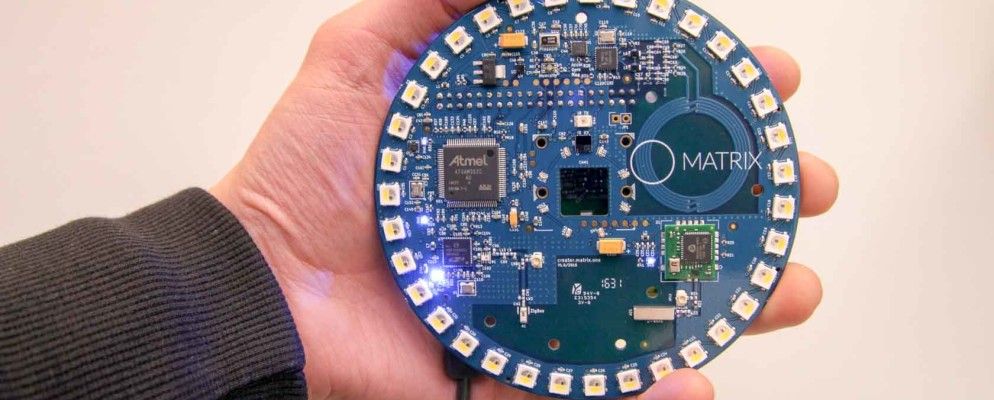

Raspberry Pi评论的Matrix Creator

Raspberry Pi在2012年2月发布时改变了一切。没人会知道它的销量会超过1000万台! Raspberry Pi基金会在2014年推出了 HATs (硬件附加在顶部)。HAT有点像Arduino的防护罩,但适用于Pi。由于Pi可以直接完成很多事情,因此HAT的接收速度要比Arduino盾慢一些。

Matrix Creator是HAT的瑞士军刀,带有15个传感器,一整套通信协议,一圈RGB LED,一个麦克风阵列等等!唯一的问题是,您是否应该购买它?

包装盒中的物品

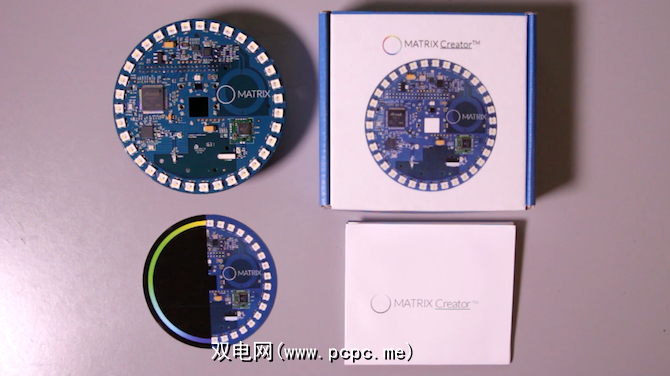

在包装盒内,您会得到一个贴纸和一本小手册,尽管没有其他附件。尽管网站上有文档,但如果附带入门指南也很好。

除了HAT之外,您还需要Raspberry Pi。 Pi 1,Pi 2和Pi 3均受支持,而Pi 3是最新,最快的型号,因此这是更好的选择。您将需要设置Pi通常需要的所有部件(MicroSD,电源,HDMI电缆)。为什么不制作自己的Pi入门套件?您不需要任何其他附件即可运行此HAT;它只是插入Pi的顶部。

如果要进行任何计算机视觉操作,都需要一个Pi相机。这些可以拿起约20美元。 HAT的中间有一个方孔和安装点,用于固定相机。

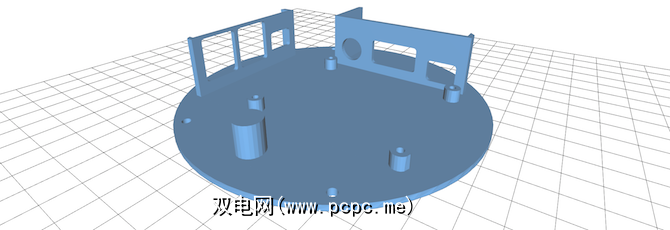

提供了文件(Github)来3D打印您自己的箱子,尽管如果包括一个文件箱会很好,

连接一切

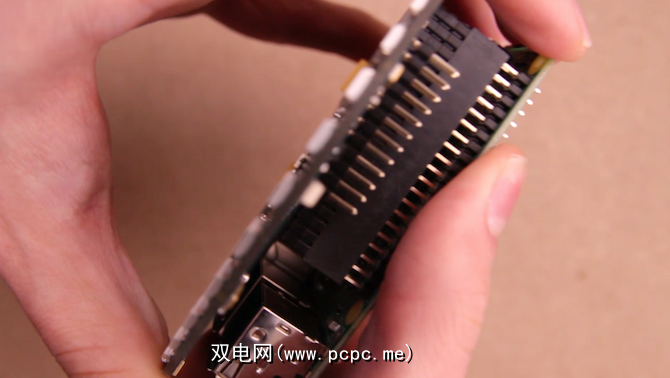

连接这顶帽子很简单。 HAT上的 FEMALE 引脚插入Pi上的 MALE 通用输入输出( GPIO )引脚。这种连接确实有点弯曲,但实际上非常牢固。

这些引脚不仅可以与HAT通讯,还可以为其供电,这意味着Pi仍然只需要其他电缆。

Creator带有大量传感器,连接器和组件。它具有:

  • NFC
  • 17个数字GPIO
  • ZigBee®(证书待审核)
  • Z-Wave®(证书待审核) )
  • SPI
  • I2C
  • UART
  • 除了这种连接之外,它还具有以下传感器:

  • FPGA(Xilinx Spartan 6)
  • 微控制器(ARM Cortex M3)
  • 温度传感器
  • 紫外线传感器
  • 压力传感器
  • 3D加速度计
  • 3D陀螺仪
  • 3D磁力计
  • 湿度传感器
  • 所有这些功能意味着您可以随时进行制作或修改。这个HAT几乎将Pi变成了一个受骗的Arduino,仅具有更大的处理能力!

    17个数字GPIO(通用输入输出)是一个不错的选择。当帽子连接到Pi上的现有GPIO时,它们可用于控制您可能使用的任何其他硬件。

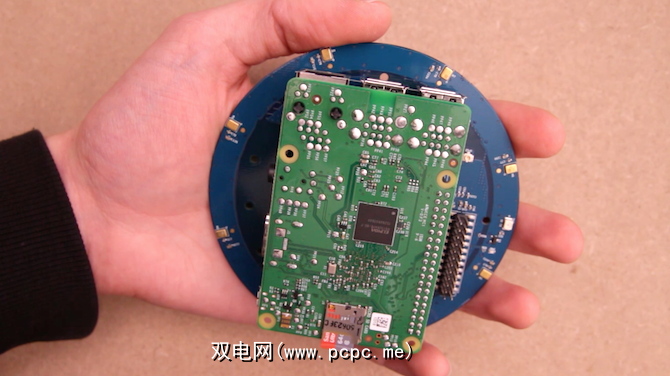

    8 MEMS麦克风阵列非常酷。可以巧妙地将其定位在板的底部:

    使用分布在外部的八个麦克风可以进行定向语音检测。您的Pi可以分辨出噪声来自哪个方向。这些可以用来制作自己的DIY Amazon Echo,例如此视频:

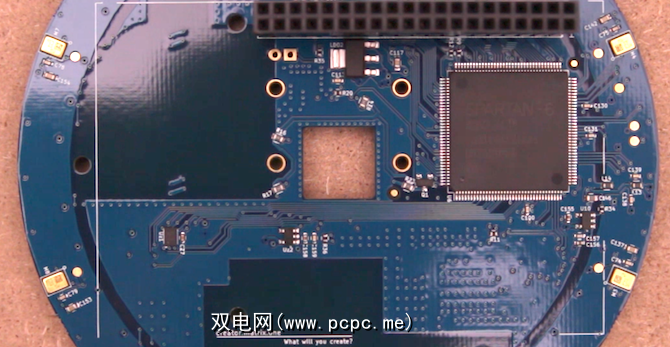

    两个板载处理器可能看起来过多。 ARM Cortex M3 是类似于Arduino的微控制器,并且在iPhone 6s上用作协处理器! FPGA 代表现场可编程门阵列。它是 Xilinx Spartan 6 形式的另一种功能强大的处理器。

    这些处理器可以协同工作,以实现多种用途。它们主要用于处理传感器数据并控制所有组件。由于FPGA是现场可编程的,因此通常将其用于存储和运行代码(非常类似于Arduino处理器)。尽管它们的GitHub存储库有更深入的细节,但尚不清楚它们如何实现。

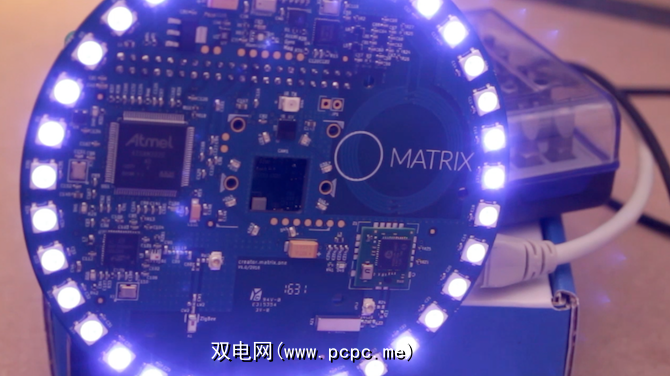

    板子外部有35个RGBW多色LED。这些颜色可以是红色,绿色,蓝色或白色,也可以是这四个的组合。这些可以单独编程和控制,它们看起来确实很酷:

    其他各种传感器和组件都增加了功能,尽管它们的价格很便宜(NFC除外)。确保检查出使用NFC可以完成的9项令人敬畏的事情。

    设置

    配置Creator的主要方法是通过命令行。您将需要先设置Pi —使用PiBakery进行此操作非常容易,然后再配置HAT

    The Matrix CLI or Command Line Interface handles the communication aspect, and provides a way for you to manage multiple devices. You have to register your device, and then setup your unique codes and device ids on the Pi itself. You will have to manually configure all these details, although the website does describe every step in detail. You may wish to brush up on your Windows command line skills first.

    该文档给人的印象是,有一种简单的方法可以启动和运行,也许 GUI 或网络界面。不幸的是没有。这是HAT未卡住的区域。如下所示,安装应用程序很容易,但是如果您不知道如何编写代码,可能会遇到问题。它还假定您了解命令行。当然,学习编码永远不会太晚,但要花些力气。

    应用

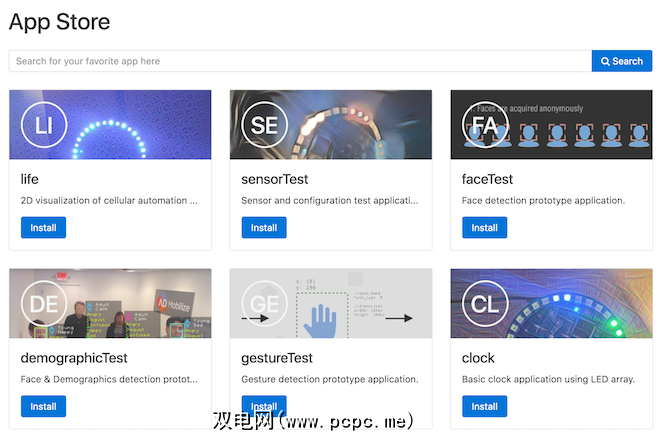

    该设备背后的核心概念之一就是应用商店。这个想法是,您真的可以简单地安装一个应用程序。安装应用程序很容易。这是安装和运行 life 应用程序的方式:

    matrix install lifematrix start life

    这确实很好,但是目前只有少数应用程序可供选择-只有六个!随着越来越多的人使用HAT并发布他们的应用程序,这种情况将继续扩大,但此刻有点令人失望。

    您实际上能做什么?

    各种各样!加速度计将是四旋翼飞机的理想选择,并且灯光非常有趣。指导页面上有一些教程,但是如果有更多的教程,那还是很好的。有一个自平衡机器人:

    还有一个指南针应用程序–尽管没有教程,这很可惜。

    您是否应该购买Matrix Creator?

    也许!毫无疑问,这是一个非常不错的HAT,它以合理的价格包含了一些昂贵的组件。许多库(例如计算机视觉)是由其他人编写的,或者可以找到具有更好支持的替代方法,因此这些库对于Creator而言并非完全唯一。

    如果要获取传感器以及可以进行试验的库,也许是学习编码,或生产某些东西而您却不知道自己需要什么,然后确定。如果您知道自己想要什么或要批量生产产品,那么最好只购买所需的零件。

    While there are some good apps and tutorials at the minute, it is slightly limited. Hopefully, these will continue to grow as more people develop using the board. It can be fiddly to configure, but should not be too much trouble if you have configured a Pi before.
