对于所有计算机辅助设计（CAD）爱好者来说，是时候向您介绍另一种很酷的免费方法来处理技术图纸和设计。重新命名的LibreCAD（又名CADuntu）最初是作为Ubuntu CAD客户端，但此后也作为Mac和Windows端口发布。
LibreCAD Beta 4是免费的2D开源CAD客户端，它可以可用于各种2D设计方式，包括建筑平面图，工程制图，图形设计和机械零件设计。 LibreCAD客户端在免费的开源CAD软件方面相当先进，可以进行图层控制和复杂的项目选择过程。我们将在本文中仔细研究Mac LibreCAD客户端，但请记住，它也适用于Windows和Linux。

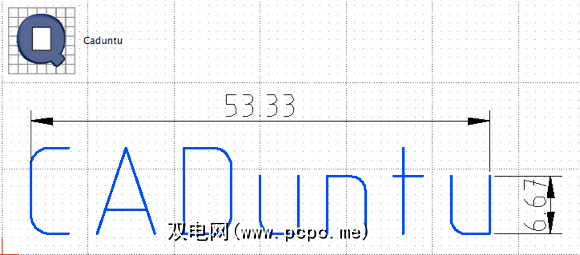

侧面说明：如果您正在阅读本文，请多加一些设计师。 LibreCAD当前正在举办徽标竞赛，您可以按照以下准则参加竞赛（奖金将在“关于"对话框中确认）。或者，如果您愿意，可以对当前最好的徽标提交进行评论。
LibreCAD设置
设置很简单，只需将应用程序简单复制到“应用程序"文件夹即可。 。尽管更改了新名称，该应用程序当前仍显示为CADuntu。

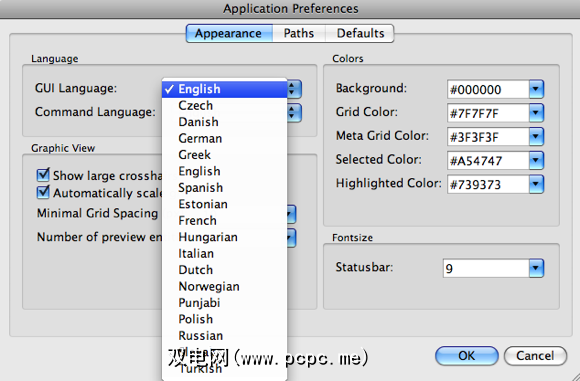

首次运行该程序时，可以从数量众多的语言选择中选择您的语言。可以稍后在首选项中更改此设置。
LibreCAD的常规功能

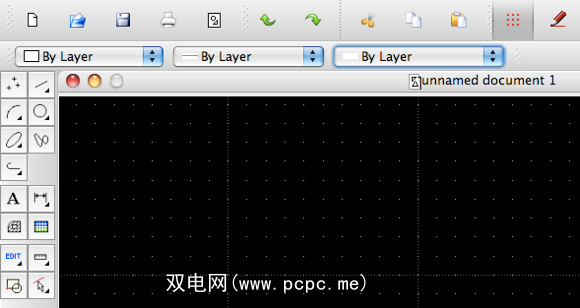

乍一看，很容易看到其他受欢迎的CAD程序的普通用户在工作时不会遇到任何问题。如何开始并创建简单的设计。左侧有一个简单易用的基本工具菜单面板，顶部是图层选项，空白模板屏幕带有小圆点作为指导。轻松进入LibreCAD并轻松整理一下简单的图表即可。

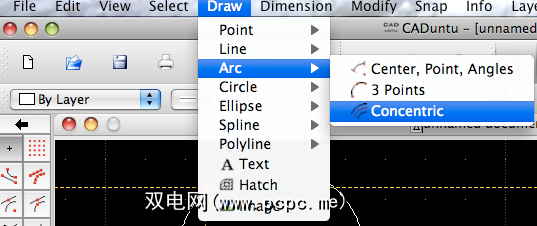

所有其他典型的CAD功能都可以在菜单栏中找到。有很多不同的视图选项，选择和修改工具，工程图选项，捕捉选项，尺寸和信息工具，以及分层和块选项。

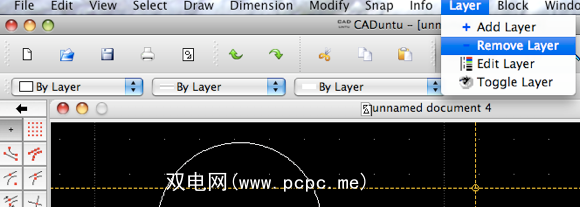

图层支持对于创建详细模型和保持较大尺寸至关重要多套信息彼此分开。可用的选择工具也足够先进，可以进行复杂的选择。

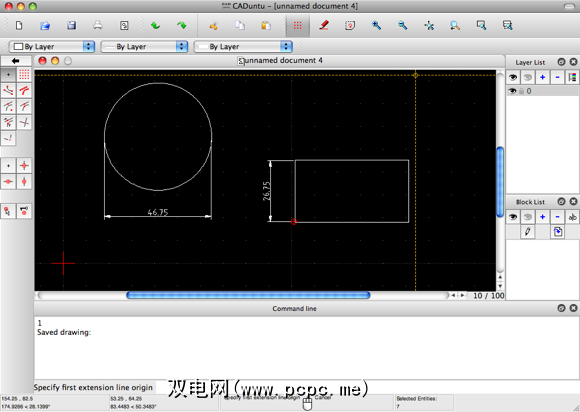

在图形下方有一个命令行，可让您根据需要使用的CAD工具输入直径和其他信息。如果您选择了这样的工具，则会看到提示信息。
有关LibreCAD的更多信息
LibreCAD可用于任何2D建筑绘图，工程设计，机械零件图纸，施工，模拟，室内设计，创意设计工作或其他图表。
文件保存为DXF格式，或者可以导出为许多图片格式，例如JPG或PNG。
如果您喜欢CAD程序或一般设计，那么您会喜欢这些文章：
您是否尝试过LibreCAD？就您的目的而言，它与流行的CAD工具和其他免费CAD软件相比如何？在评论中让我们知道！
