引入Adafruit Flora可穿戴电子开发套件,由Newark Element14慷慨地提供给我们进行审查和赠品!该套件可让您将自己编程的电子产品集成到衣服,箱包,配件等中。
我通过制作自己的可穿戴电子项目测试了该套件:发光离合器!您可以按照以下步骤查找自己如何制作类似的商品。现在,回到工具包!
工具包中的内容是什么?
这是Newark的Flora开发工具包的完整分解。

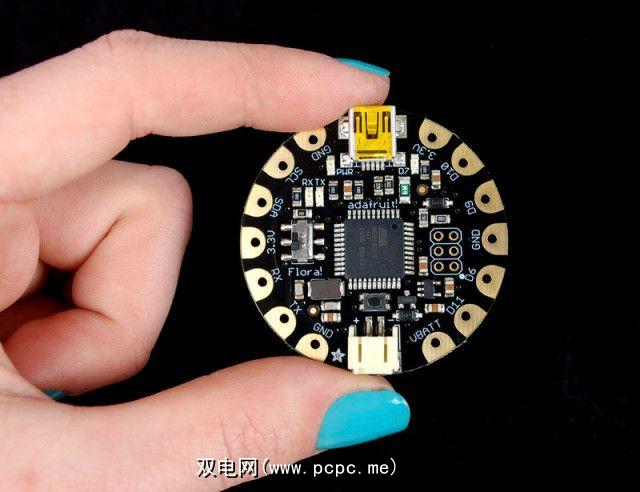

您可以对其进行编程通过mini-USB端口提供3.3伏的稳压电源。

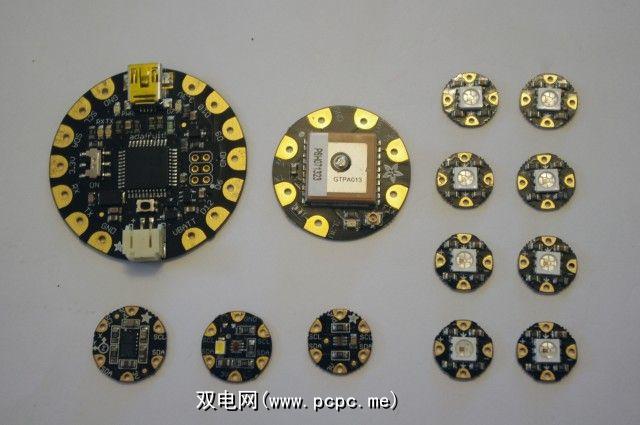

Newark的Flora开发套件包括八个Flora RGB NeoPixels –真正易于使用的可单独寻址的RGB LED。您还可以使用四个传感器来收集有关位置,时间,光线,颜色,运动和方向的数据。

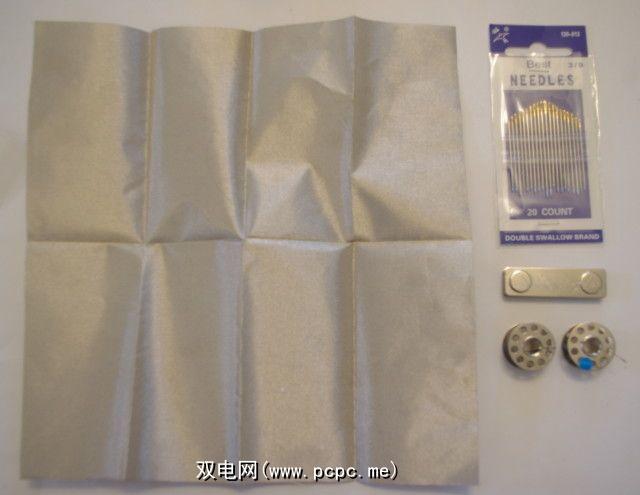

您会发现一些将电子设备连接到织物上的物品。
最后,有很多基本的电子零件完善套件。
入门
您可以在Adafruit的学习中心找到大量的项目和教程。 Adafruit的Becky Stern和Tyler Cooper还出版了《 Make:Adafruit Flora入门》一书,您可以在Amazon.com上以15美元的价格找到该书。
您可以学习在Arduino中编程(Flora基于
测试项目:变色龙离合器钱包

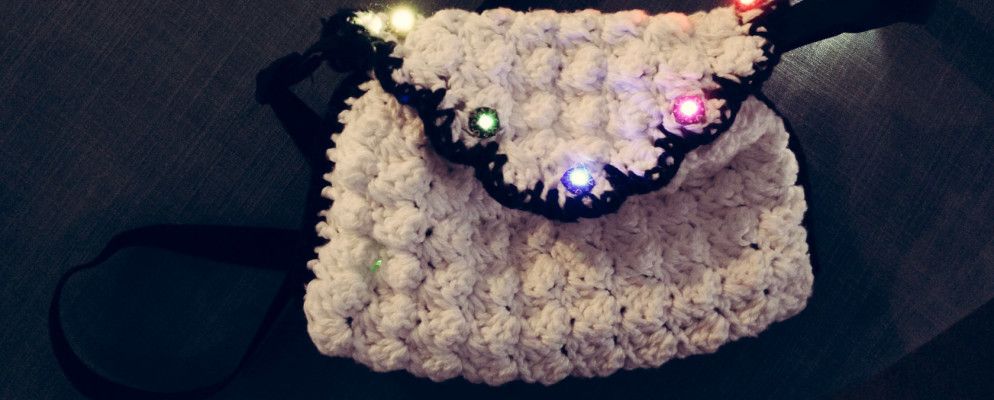

要测试此Flora开发套件,我决定制作一个轻巧的钩针离合器。灯光可以更改颜色以匹配您所穿的配件或周围的物体。灯光也被编程为在黑暗的房间里变亮。
我编织了Drew Emborsky制作的Berry Sweet Clutch图案,并进行了一些更改。我添加了午夜蓝色边框和皮带,并在襟翼上附加了五个面料友好的NeoPixels。显然,如果您要进行类似的项目,则无需钩钱包!您可以缝制手提袋,或编织围巾,或使用任何现有的纺织品制作技巧-或只是增强衣柜中已有的东西。

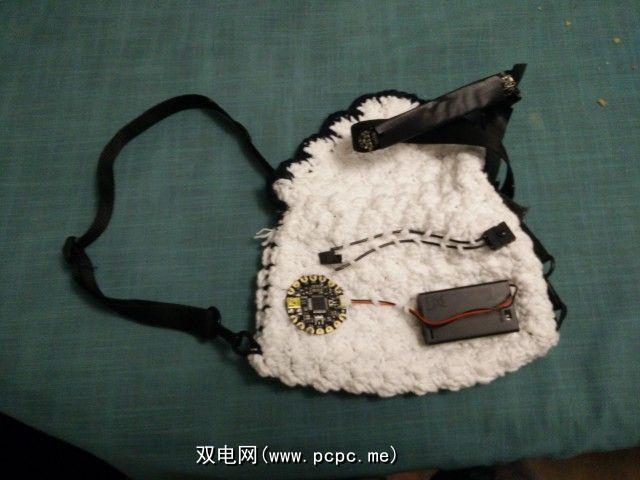

这是袋子的外观,看起来像是从里到外。<

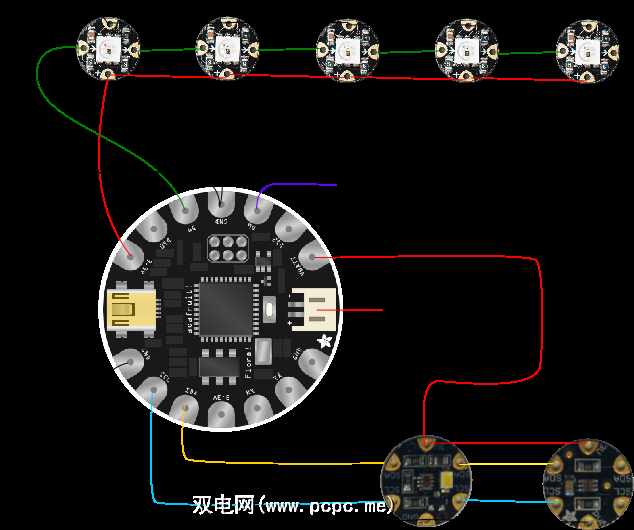

NeoPixels连接到具有3层导电线的Flora,电池,纽扣,Flora光传感器和Flora颜色传感器,并塞入钱包中并编织在纱线纤维之间。
在上图中,红线表示电源,黑线表示接地。其他颜色用于与像素和传感器之间不同的数据线。
设置了Arduino Flora IDE并安装了开发板,相关的驱动程序和库之后,我对颜色传感器进行了编程,以便在项目已打开。它在物体上发出强光,因此可以获得准确的颜色读数。 NeoPixels会读取该数据并进行颜色匹配。
如果您对该功能感到满意,可以跟随Adafruit的Chameleon Scarf并在必要时进行调整,找到有关如何将其组合在一起的详细说明。
自从我开始着手研究可以使用更多套件制作出的产品之后,我添加了一个光传感器,因此将NeoPixels编程为在明亮的环境下变暗,在黑暗的环境中变亮。我还添加了一个按钮,可以在不同的模式之间循环,以改变颜色,只是为了好玩。这是我开发的代码。
对我来说,这个项目中最具挑战性的部分是确保我的导电线连接正确地接触了Flora的金针焊盘,因为我没有将它们焊接在一起。 p>
虽然我有万用表,但我还是建议使用一种方便的工具来简化对可穿戴电子设备的访问。万用表可以帮助您检查电路上的哪些点已电连接(以及许多其他东西)。
替代项目思路
对此工具包感兴趣,但希望获得最大收益出来吗?为自己定购一个额外的植物群和一个16 NeoPixel灯环,就可以使两者成为变色龙配饰,例如这种手拿包(或帽子,围巾,皮带,项链……)和
如果您是一名骑自行车的人,并且希望做点真正有用的事情,请将一些NeoPixels缝到防风衣的背面,将它们连接到加速度计和光传感器,即可您自己骑自行车时可以自己动手制作刹车灯!
您将在Adafruit网站上找到更多Flora项目创意。
您准备好制造可穿戴设备了吗?
如果您具有电子学或纺织艺术的基础知识,那么Newark的这个工具包是迈向其他领域的好方法,或者将这些兴趣结合到您的第一本可穿戴技术中。
如果您不熟悉电子产品和纺织品,那么直接跳入可穿戴设备并不容易,但是可以做到。我俩都是新手,当我的电路或代码不正确时,我咨询了我认识的其他DIY制造商(向Daniel Amaya和Andrew Coccimiglio大喊)。如果您可以参加制造商聚会,hackspaces等,与在您同一地点从事DIY项目的其他人在一起,那将有很大的不同。如果您所在的地区没有这样的团体,那么Stack Exchange和Adafruit论坛是您寻求可穿戴电子项目帮助的活跃之地。他们甚至每周与工程师进行一次视频聊天。
Adafruit学习中心还提供了大量宝贵的资源,可帮助您学习编程并将电路连接到可穿戴项目。如果您真的是电子行业的新手,它可以帮助您首先了解电路的基础知识和相关的安全问题(尽管只要确保电源线永远不会触碰到您,此套件不会对您造成太大的损害。
Newark的Flora开发套件是否适合您?
如果您已经是制造商或手工艺者,已经拥有很多用品,那么该套件可能会过大。您可能已经有一些缝纫的零件(例如导电线,针)或基本的电子零件(例如LED灯,电阻器,晶体管,鳄鱼夹)。
如果您对制作不感兴趣特定类型的项目,您可以通过仅获取所需零件来节省资金。毕竟,如果您的项目不需要位置感知功能或计时功能,则可能需要一个不带GPS传感器的套件,这最终成为该套件中最昂贵的一部分。或者相反,如果位置感知功能很重要,并且您不需要其他一些传感器,请尝试Flora GPS入门套件。
再次感谢Newark Element14为我们提供了该套件进行测试! 如果您想自己赢得一套完整的工具包,请输入以下内容,并在评论中告诉我们您要创建哪个项目!
