Raspberry Pi随附了各种有用的附件，包括方便的保护套和流行的Pi Cam模块，这些模块连接到Pi的GPIO引脚。但是Raspberry Pi 7英寸触摸屏显示器是一种特别受欢迎的套件。
虽然Pi可以使用各种显示器，但很少有像Raspberry Pi官方产品那样灵活和灵活的显示器。 。但是，如果您订购了一个，则可能会不确定如何进行。仅仅是如何将Raspberry Pi触摸屏连接到Raspberry Pi计算机？

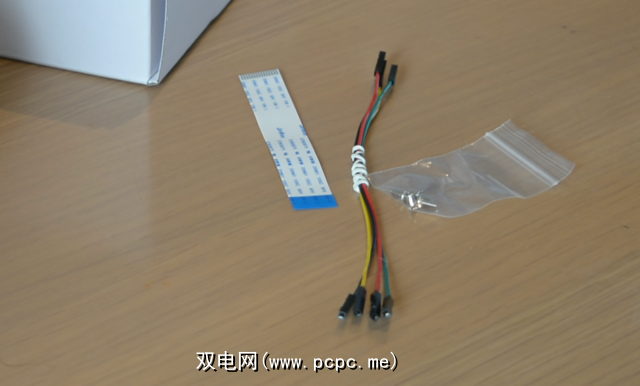

Pi中包含什么？
在继续之前（最好在购买之前！），您应该先看一下Raspberry。 Pi设备。虽然与所有标准板兼容，但由于设备没有所有必需的连接器，因此很难用Pi Zero设置Raspberry Pi触摸屏。
但是，如果您拥有标准的Raspberry Pi B，B +，2或3型，您应该可以在该设备上使用Raspberry Pi触摸屏。
但是……还有一个警告。仅Raspberry Pi 2的修订版PCB设计与触摸屏显示器背面的安装螺钉兼容。这意味着您需要采取不同的步骤来牢固地连接（或以其他方式）较旧的Pi板。
我们现在将继续研究如何连接7英寸的Raspberry Pi。触摸屏显示器在Raspberry Pi 2或3板上。
将保护膜留在原处！
在正确连接和连接Pi和触摸屏显示器之前，您不应做一件事。是去除已经应用于显示器的保护膜。它可能看起来难看，但是在此阶段并不重要-重要的是，您将能够保护新的触摸屏设备免受连接过程中可能出现的刮擦和划痕的影响。
帮自己一个忙，然后将保护膜留在原地，只需要一点时间！
升级Pi
You’ll need to make sure your Raspberry Pi is correctly configured to use the touchscreen before you connect the devices. To do this, boot your Raspberry Pi and in the terminal enter the follow commands, waiting for each to complete before entering the next:
sudo apt-get updatesudo apt-get upgradesudo apt-get dist-upgradesudo apt-get install raspberrypi-ui-modssudo apt-get install raspberrypi-net-mods这将确保所有正确的驱动程序和接口在连接触摸屏之前，请先安装软件应用程序。
一旦安装了这些更新，我们就可以开始工作。是时候把工具箱拿出来了！
将显示板连接到触摸屏显示器

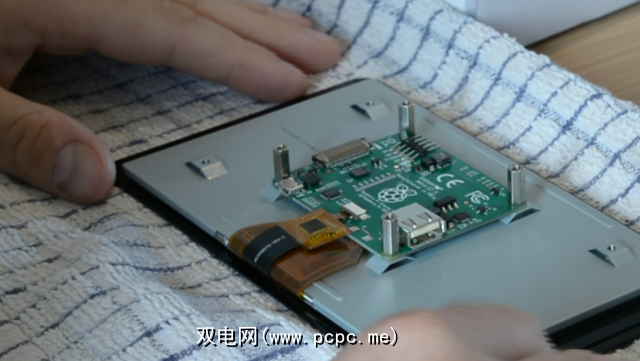

在将Pi连接到触摸屏显示器之前，请格外注意。您应该将显示器放在盒子里，但要面朝下，使触摸屏放在泡沫包装上，或者将面朝下放在桌上的毛巾上。
接下来，确定显示器是否板连接到橙色带状电缆和显示屏。在旧版中，您必须手动执行此操作；
橙色带状电缆在显示板上的两个位置相连；窄端连接到Panel 1连接器，该连接器有一个小夹子，在插入色带并再次拧紧之前，需要将其松开。较宽的色带以相同方式连接到另一侧，连接到标有面板2的连接器。使用四个垫片将显示板固定到显示器背面，您就可以继续。
将Raspberry Pi连接到触摸屏显示器
下一阶段是即可将Pi实际连接到触摸屏上。
首先将四根电缆连接到显示板上的5V，接地，SCL和SDA连接器上，以完成此操作。尽管并不严格，但我们建议您遵循惯例，将红色用于5v，黑色用于接地。

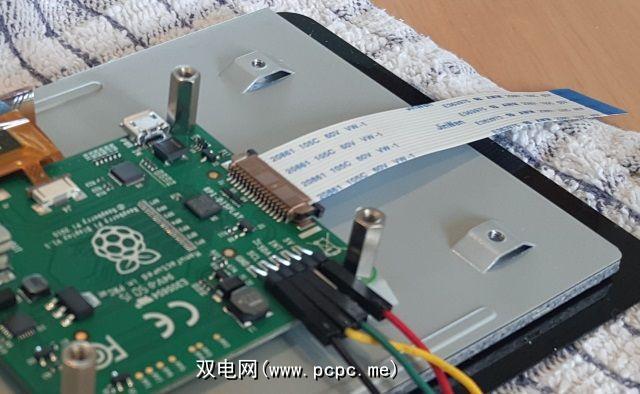

然后插入白色带状电缆；您现在要插入的一端的蓝色面应朝向显示屏（另一端的蓝色标签应朝上）。
下一步，将Raspberry Pi放在提升板上，并用螺钉将其固定。请注意，如果为此购买了相框式显示器，则可能会发现，如果将Pi与下面的GPIO一起安装，则事情会变得更紧凑。但是，目前暂时需要可访问GPIO，因此将其面朝上。

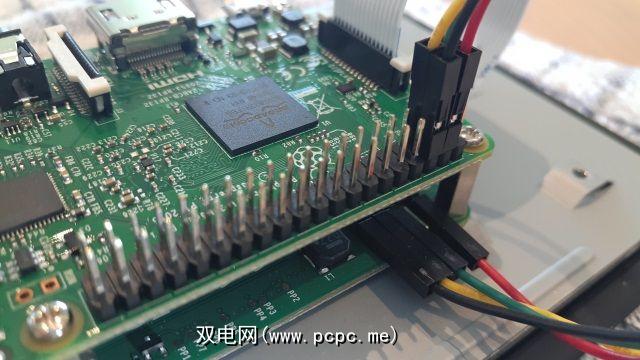

将四根跳线连接到GPIO，将5V到5V匹配，将地接地，等等。检查GPIO阵列对于您的Raspberry Pi型号，请确保正确连接电缆；在Raspberry Pi 3上，电缆将按上述方式连接。
您可能已经猜到，这些电缆可以管理从Pi到显示器的电源，还可以将触摸信息传输到早期的Pi型号。在较新的型号中，带状电缆内置有绿色和黄色的I2C连接，因此实际上并不需要它们。
不过，您不必像这样进行连接；例如，您不能将HAT放在顶部。您可能更喜欢使用标准Raspberry Pi电源中的Y分离器，或使用第二个电源。如果您为此项目使用便携式电池，则可以使显示器和Pi在同一电源上运行。

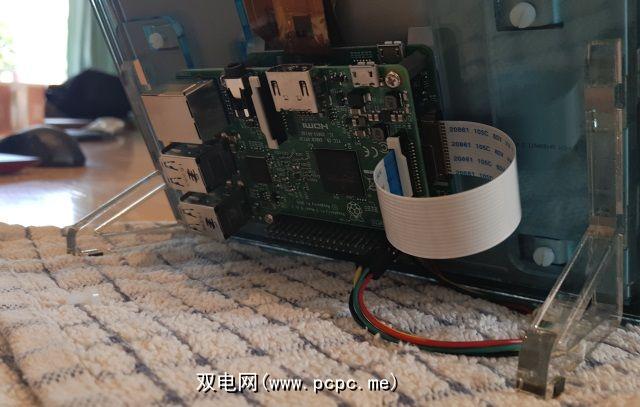

下一步，首先将带状电缆连接到Raspberry Pi松开锁扣，然后将其插入到位而不会扭曲。色带完全插入后，请按下卡扣以固定它。完成所有这些操作后，就该将电源线连接到Pi并启动Raspbian了。
配置触摸屏
在某些情况下，尤其是在使用显示器的情况下带支架—您可能需要旋转显示器，使其保持正确的方向。使用

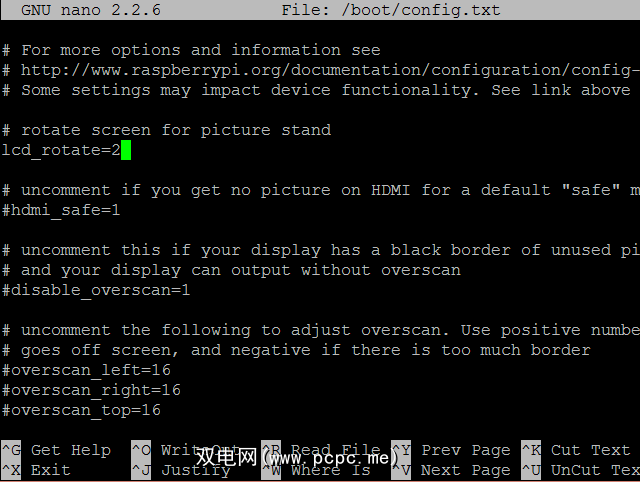

sudo nano /boot/config.txt在SSH上执行此操作，在文件顶部，输入新行：
lcd_rotate=2
最好为自己留下注释掉的注释，以便您知道这是什么（和任何）修订。
使用 Ctrl + X 退出纳米文本编辑器，选择 Y 同意更改，然后选择 Enter。
要应用更改，请输入
sudo reboot稍后，方向应该正确。
此外，如果您看到启动脚本，但屏幕随后变为黑色，很有可能需要扩展Raspberry Pi的文件系统。要通过SSH执行此操作，请输入
sudo raspi-config…并选择第一个选项。启用扩展文件系统，然后选择完成以重新启动。
具有触摸屏的Raspberry Pi！
可能性为您的Raspberry Pi再增加一倍。也许您也可以使用OpenElec或Kodi构建平板电脑或某种便携式媒体中心……
但是Raspberry Pi触摸屏显示器将如何处理？您是否选择了第三方模型？在评论中告诉我们。
