如何设置Raspberry Pi相机模块

Raspberry Pi有许多配件,但其中最受欢迎的是摄像头模块。但是,如何安全地连接一个,然后从中获得最大的收益呢?

如果您还没有尝试过Raspberry Pi摄影,那么现在是时候了。以下是Raspberry Pi摄像头模块的入门方法。

设置摄像头模块

拥有Raspberry Pi并想开始使用摄像头模块?也许您想拍一些延时的电影,或者制造一个移动侦测安全摄像机。无论您的项目是什么,如果需要相机,最好的选择是官方相机模块。设置很简单,需要您:

  • 连接摄像头模块:带状电缆将摄像头连接到Raspberry Pi。
  • 启用摄像头:这可以在配置屏幕中完成。
  • 牢固地安装摄像头模块:需要合适的情况。
  • < strong>拍照:使用简单的命令行指令。
  • 但是,在开始之前,您需要确保拥有所需的一切。可以在亚马逊上购买Raspberry Pi相机模块v2。

    您需要什么

    为获得最佳效果,请收集以下内容:

  • Raspberry Pi (尽管Raspberry Pi Zero需要不同的带状电缆,但任何型号都可以)
  • 安装了Raspbian的Raspberry Pi相机模块
  • microSD卡(可以使用其他Raspberry Pi发行版)
  • 需要时的以太网电缆/ Wi-Fi加密狗
  • USB键盘
  • 合适的Raspberry Pi盒(请参见下文)
  • 可靠的电源(要么是适配器,要么是便携式解决方案)
  • 收集到这些物品后,很快就可以将Raspberry Pi相机模块连接到Pi并开始拍摄照片。开始之前,请确保已在microSD卡上安装了最新版本的Raspbian。

    Raspberry Pi官方摄像头模块

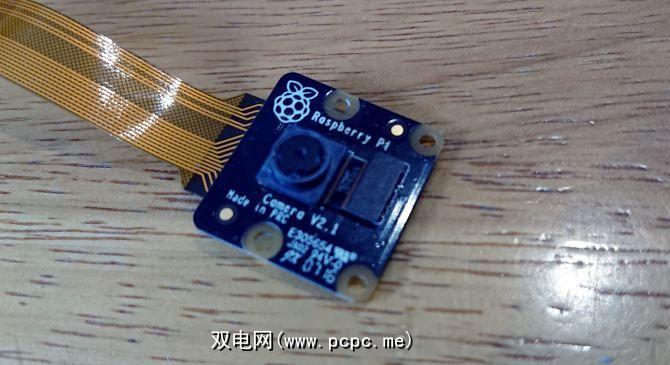

    Raspberry Pi的官方摄像头模块的不同版本多年来已经发布。截至2018年,版本2.0可用,有两种版本。

    标准Raspberry Pi相机模块:这是默认选项,您可能会选择标准照片。这款5MP相机的色彩再现对于价格相对较低的相机而言出奇地好。

    NoIR Raspberry Pi相机模块: NoIR型号出厂时没有IR滤镜,因此名称。

    连接摄像头模块

    在打开摄像头模块包装时,您会发现它附带有带状电缆。通常,它已经连接到相机本身(尽管并非总是),并通过带状电缆连接器连接到Raspberry Pi。

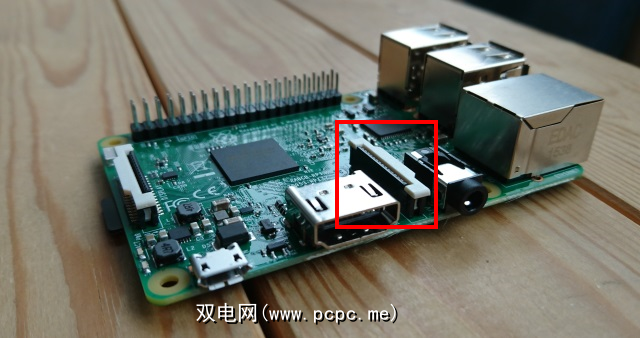

    在将相机连接到Raspberry Pi之前,请务必采取防静电措施。这样可以避免因静电意外损坏设备。您还应该花时间先确定Raspberry Pi上的相机连接插槽。

  • Raspberry Pi B::在以太网端口和HDMI连接器之间。
  • Raspberry Pi B +,2、3、3 B +(有什么区别?):在TRRS / AV插座和HDMI连接器之间。
  • Raspberry Pi Zero 0 :,位于microSD插槽对面的短边上。
  • 然后,确保电缆已连接至相机。完成此操作后,是时候仔细打开插槽连接器了,确保小的T形塑料松动。然后,将色带插入到位,银色的一面朝向HDMI连接器。

    在插入色带后,小心地将塑料按入到位以固定它。

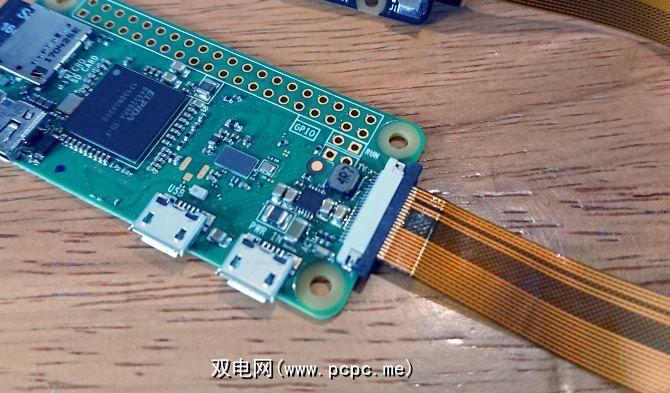

    如果使用Raspberry Pi Zero,情况有所不同。

    在此较小的Raspberry Pi上,连接端口较小,因此需要使用不同的带状电缆。确保银触点朝上;它们插入T型夹下方。使用较窄的带状电缆可能有点麻烦。

    您可以从Amazon订购合适的电缆。另外,请注意,您会发现不同长度的电缆,这可能对您的项目有用。

    加电并启用摄像头模块

    连接摄像头后,就该启动了Raspberry Pi。无论是直接连接到电视或显示器,还是使用SSH远程访问计算机,都需要打开Raspberry Pi配置屏幕。在Raspbian PIXEL桌面环境中,您可以在首选项菜单中找到它。

    但是,您可能更喜欢使用命令行并输入:

    sudo raspi-config

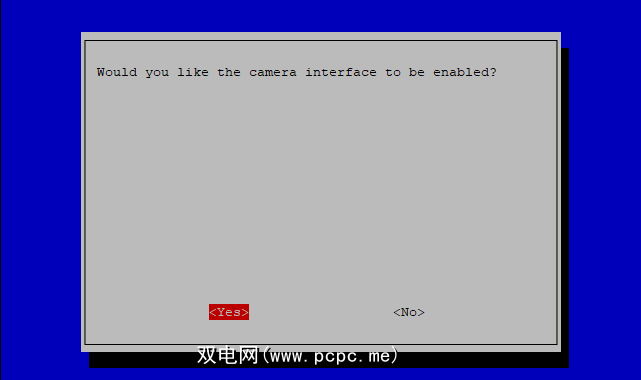

    无论使用哪种方法,请找到接口选项>相机选项,然后选择。系统将提示您重新启动Raspberry Pi,请等待并重新启动。

    在Raspberry Pi盒中安装相机

    许多安装选项可用于Raspberry Pi摄像头模块。例如,您可以简单地使用粘合剂腻子,尽管那是一个很麻烦的选择。也许最好的解决方案是找到一个带有相机模块安装点的外壳。

    以下是三个不错的选择:

    Raspberry Pi外壳和相机的最佳选择之一亚马逊上的模块外壳是SmartPi,这是一种与Lego兼容的Raspberry Pi B +,2和3外壳。该外壳具有壁装选项和Lego板,相机模块外壳也可以安装在外壳上。还有一个兼容GoPro的安装连接器。

    如果您已经拥有SmartPi外壳,那么可以从Amazon自己购买Smarticase相机模块外壳。带有用于将外壳固定到表面的孔,它还具有“构件"兼容性,可安装在SmartPi或您可能拥有的任何Lego上。

    对于完整的外壳解决方案,Raspberry Pi B +的理想选择,2和3,看看亚马逊上这种价格合理的案例。 Keyestudio保护套具有用于Raspberry Pi摄像头模块的安装杆,可以让您将整个Pi用作可安装的摄像头单元。

    使用Raspberry Pi拍摄图片

    现在,您可以应该将Raspberry Pi连接到已启用的相机模块,并将所有组件安装在外壳中。现在您准备好拍照了。

    打开终端窗口,然后输入以下简单命令:

    raspistill -o image.jpg

    可以在Raspberry Pi的Pictures目录中找到此测试照片。桌面。可以使用其他命令。

    例如,如果照片上下颠倒,则可以使用 -vf -hf 标志翻转垂直

    raspistill -vf -hf -o image.jpg

    有关拍照的完整命令列表,请输入单个命令:

    raspistill

    您甚至可以录制视频!

    要拍摄静止图像,Raspberry Pi摄像头模块可以录制视频。同样,您需要使用正确的命令,这次使用 raspivid 工具。此命令将以HD格式录制视频:

    raspivid -o video.h264

    (与raspistill一样,如果需要,您可以使用-vf和-hf。)

    请注意,标准microSD卡可能会太小而无法进行长时间的视频录制(尽管如果已连接了外部驱动器,则应提供足够的空间)。因此,您可以使用 -t 标志来限制录制时间,并使用毫秒值:

    raspivid -o video.h264 -t 5000

    这将录制五秒钟的镜头。

    将Raspberry Pi连接到其首选的摄像头选件,您就可以拍照和录制视频了。那么,下一步是什么?

    那么,您可以连接一台热敏打印机并创建一个拍立得风格的即时相机。或者,您也可以在自己的定格动画工作室中将其用作相机。

    选择是您的。有关更多设置提示,请查看我们的非官方Raspberry Pi安装指南。
