Raspberry Pi Zero,它是流行的微型计算机的紧凑且非常便宜(仅5美元)的迭代版本,已被证明比其前任产品更具通用性。
在本教程中,我们将将要进行一个普通的Raspberry Pi项目(将一台旧电视转换成复古游戏机)并逐步进行操作,从而为您提供尽可能简单地构建自己的Raspberry Pi Zero复古游戏站所需的一切。
构建简单的复古游戏机
您可能已经在网上其他地方看到过类似的项目。目的很简单:将Raspberry Pi安装到电视上,并享受复古游戏的乐趣。但是,有一个问题。几乎所有这些项目都使一个非常简单的项目变得过于复杂。
我们旨在通过本指南进行修复,以帮助您:
这不是火箭科学!
您需要什么
在开始之前,您需要满足以下条件:
取决于将Pi Zero安装到所选电视中的复杂性,您也可以需要:
确定要使用的旧电视很难。但是无论您做什么,使用的电视都应该是液晶电视-不仅是为了易于使用,而且还出于安全原因。
如果您选择CRT,请注意撕开背面
另外,管本身的损坏会导致爆炸,有时甚至大到足以在孔中留下孔。墙壁。有关更多信息,请参见此iFixit线程。
如果您有在拆下电视机后使用电视机的经验,并且非常有信心不会伤到自己,请继续使用CRT 。否则,我们强烈建议您使用液晶电视。它可能会贵一些(我们的价格在25美元左右),但修改起来要安全得多。
更好的是,LCD显示屏通常带有隔层,使Raspberry Pi Zero的实际设置更加容易。充分利用!
RetroPie和Raspberry Pi Zero
开始之前,您还应该下载RetroPie映像并将其刷新到Raspberry Pi Zero的microSD卡中。有关完整的详细信息,请参见我们的在Raspberry Pi上安装操作系统的指南。
请确保您使用的是正确版本的RetroPie。下载Raspberry Pi Zero的版本而不是Raspberry Pi 2或3!您可以在retropie.org.uk/download上找到它。
全部设置好了吗?
步骤1:打开电视
打开电视时,请采取最佳的安全预防措施。确保将其与任何电源断开连接。
现代便携式计算机经常在背面带有门,您可以利用它—简而言之,它们可以省去用手持切割器砍电视外壳的麻烦。<
打开电视时,通常会发现需要撤消的螺钉以某种方式标记,通常是箭头或圆圈。松开这些以卸下电视背面。如果您的电视也有电池,请确保也将其取出。
在卸下后盖的情况下,确定要安装Raspberry Pi Zero的空间。请考虑将要使用的适配器的空间以及需要用完电视盒的所有电缆(例如,Pi的电源线或USB集线器)。
步骤2:确定您的视频连接
如果您很幸运地拥有带HDMI端口的便携式电视,那么明智的选择是连接Pi Zero的HDMI适配器,并将电缆绕到HDMI端口。
同样,请记住您需要的空间。您将要安装Pi的空腔不仅需要用于适配器的空间,还需要HDMI电缆连接器的空间。

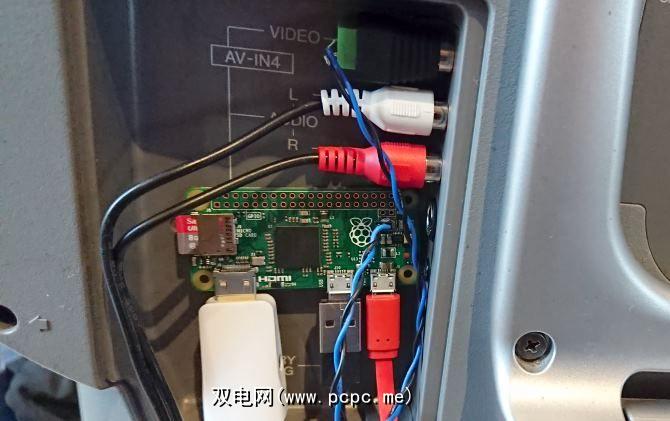

您还可以使用永久性的选项,将一对导线焊接到Pi Zero的RCA视频输出,导线的另一端焊接到RCA连接器。我们的使用RCA电缆将Raspberry Pi Zero连接到电视的指南介绍了操作方法。
步骤3:连接USB集线器和Raspberry Pi Zero
需要用于游戏控制器和键盘的USB集线器。由于Raspberry Pi Zero的有限尺寸,只有一个微型USB连接器空间。
尽管其中包括一个微型USB到全USB适配器,但这仍然需要您添加一个USB集线器以用于多个设备。您可以轻松地在Amazon上找到一个好的USB集线器。
连接集线器是一个好主意,以便轻松插入电缆。这可能意味着要切掉电视的某些机箱,并将集线器的端口朝外热粘合。

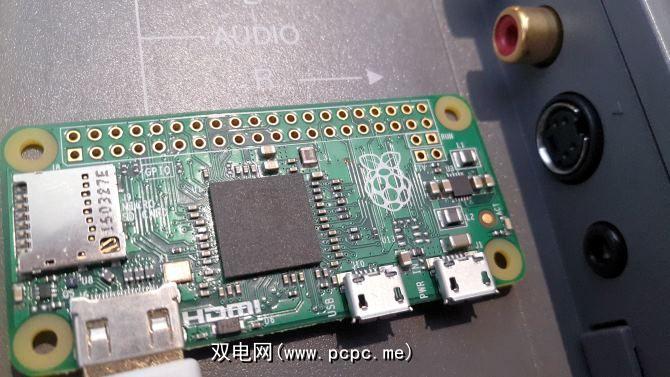

对于Raspberry Pi Zero本身,您应该能够找到一种方法来使用螺丝孔安装设备。如果没有螺丝或没有实用的螺丝,请使用支脚将Pi Zero固定在机箱上(将它们连接到结构支架上,或仅将它们粘合)。确保Raspberry Pi Zero的安装位置足够近,可以连接USB集线器!
第4步:添加电源
通常,您将无法使用电视的电源。取而代之的是,使用Raspberry Pi Zero的电源线,也许与USB集线器的电源配合使用,以确保两个设备都有足够的汁液来应付需求。

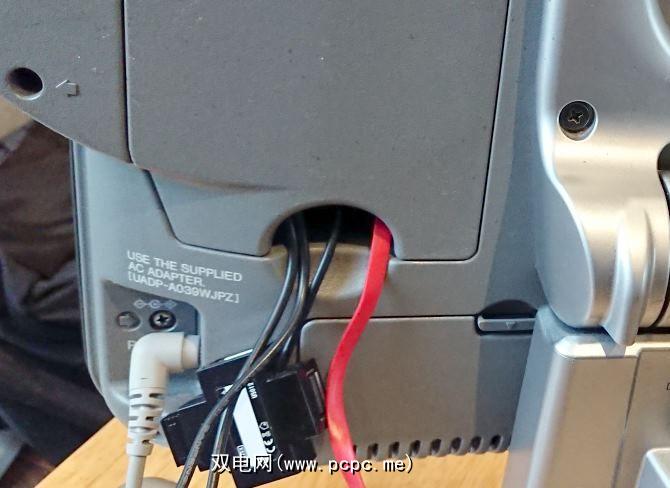

然后可以将USB电源线穿过电视的电源线。机箱连接到合适的适配器,因此您可以独立于电视(如标准游戏机)从电视上给Pi供电。
注意:如果Pi关机不正确,则microSD卡可能会损坏。强大的电源很重要。
如果您使用的电视具有USB端口,可能会很想将其用作Raspberry Pi Zero的电源。要长期获得良好的效果,请不要这样做,因为您不太可能从设备中获得足够的功率。
步骤5:添加声音
与其他Raspberry Pi设备不同,Pi Zero不具有模拟音频,因此,要享受即将要玩的游戏的配乐,您需要利用HDMI音频输出。最经济有效的方法是使用带有音频输出插座的HDMI到VGA适配器。
另一种选择是pHAT DAC,可将其安装在Raspberry Pi Zero上,并通过GPIO头(包含在内)。如果您的电视空间不足,这不是理想的选择,但这是一个有用的工具包。
USB声音输出也是一种选择,尤其是在空间不足的情况下。 。或者,您可以完全自己动手做,并使用它来为Raspberry Pi Zero添加音频端口。
在连接并安装到Pi Zero后,请将音频电缆连接到电视的音频输入端口。
步骤6:更换电视后盖
在连接了所有设备之后,添加了Pi,USB集线器和HDMI适配器的电源,并粘贴了硬件到位后,该更换电视机后盖了。请注意这一点,因为您可能有一些新安装的硬件导致正确放置的问题。
再次将后盖拧到电视机上,然后将其安装在桌上,请确保
第7步:使用RetroPie进行启动

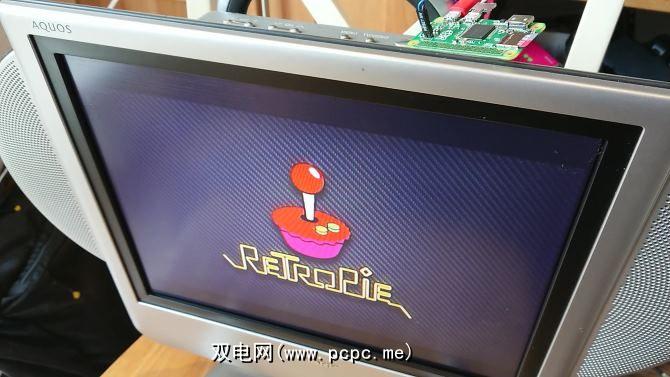

在一切准备就绪之后,就该启动Raspberry Pi了。如果RetroPie映像已正确写入,则操作系统应启动并为您提供GameStation用户界面。
在此阶段您不需要键盘:将检测到您连接的游戏控制器,并且经过短暂的配置后,您已经拥有开始玩复古游戏所需的一切!
我们的RecalBox和RetroPie使用指南,其中包括将ROM传输到您的计算机的步骤。 Raspberry Pi将在此时向您显示所需的一切。
请记住,完成后要安全地关闭Raspberry Pi,以维护SD卡数据的完整性。
容易完成的专用复古游戏系统!
复古游戏系统的构建最终可能会变得过于复杂。如果您正在寻找一种在同一天开始和完成的方法,那么以这种方式使用旧的液晶电视是最好的选择。
完成此操作后,您可能希望继续使用Raspberry Pi Zero的其他这些复古游戏项目。
