Raspberry Pi是一款廉价的微型计算机，能够执行多种任务，其中包括复古游戏，是一个旨在帮助年轻人学习编码的家庭媒体中心以及GPIO引脚（通用输入/输出）打开了DIY电子修补和发明的整个世界。
什么是Raspberry Pi GPIO引脚？
在本文中，我们将告诉您一切需要了解Pi的GPIO引脚：它们可以做什么，如何使用它们以及在使用它们时应避免的错误。
开始之前的注意事项： Pi的不同版本可能会有所不同！在将任何东西连接到板上之前，请确保您使用的是正确的。一种快速的检查方法是在Raspberry Pi的终端中键入 pinout ，这将弹出您当前的设置图。

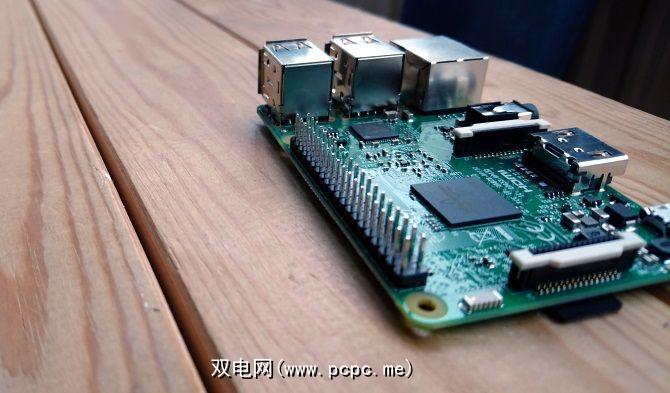

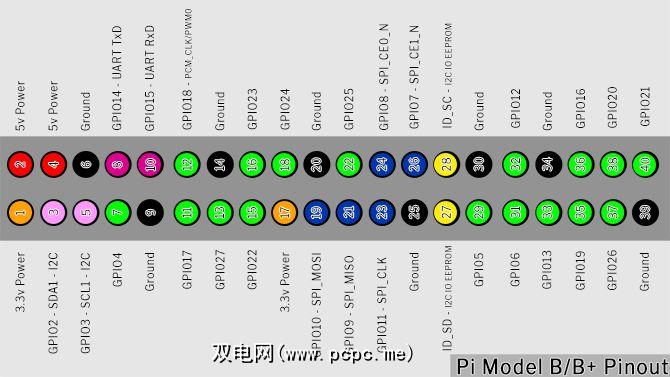

GPIO引脚集成到了电脑。用户可以控制它们的行为，以允许他们从传感器读取数据，并控制LED，电动机和显示器等组件。 Pi的较旧型号具有26个GPIO引脚，而较新的型号均具有40个GPIO引脚。此图显示了每个引脚的功能：
在上面的标签图中，您可以看到存在不同类型的GPIO用于不同目的的引脚。您可以在pinout.xyz上找到此图表的交互式版本。它还概述了您首先要解决的令人困惑的事情之一。每个针脚都有两个数字。其 BOARD 号（圆圈中的数字）及其 BCM （Broadcom SOC频道）号。您可以在编写Python代码时选择要使用的约定：
# 1 - GPIO/BCM NumberingGPIO.setmode(GPIO.BCM)# 2 - Board NumberingGPIO.setmode(GPIO.BOARD)在每个项目中只能使用一种约定，因此请选择一种并坚持使用。两种约定都不是“正确的"，因此请选择对您最有意义的一种。但是，值得注意的是，某些外设依赖于GPIO / BCM编号。
在本文中，我们将坚持使用 BOARD 编号。那么，引脚实际上是做什么的？
电源引脚
让我们从电源引脚开始。 Raspberry Pi可以提供5v（引脚2和4）和3.3v（引脚1和17）电源。它还为引脚6、9、14、20、25、30、34和39上的电路提供了接地（GND）。

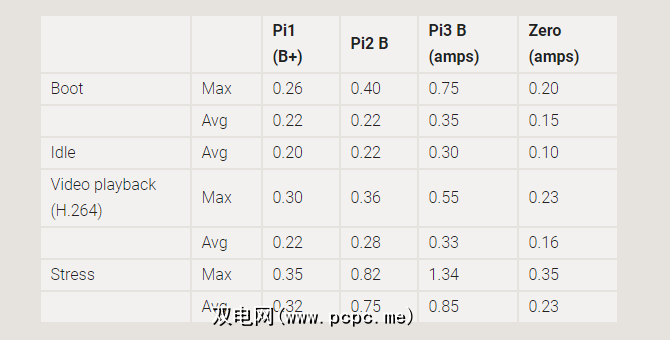

不幸的是，没有一个答案。 5v电源引脚可以消耗多少电流，这取决于您使用的是什么电源以及与Pi相连的其他组件。 Raspberry Pi 3仅从其电源汲取2.5A的电流，并且需要约750mA的电流才能启动和正常运行。这意味着，如果您使用的是2.5A电源，则5v引脚可提供的最大总电流约为1.7A。令人讨厌的是，这在Pi的型号之间有所不同，如下表所示：
对于大多数刚开始使用Pi的用户来说，这不会有问题，但是您需要牢记这一点
3.3v引脚更简单一些，最近的Raspberry Pi版本（B型及更高版本）总共提供了 500mA ，而较旧的模型提供了只需 50mA 。请注意，该电流也将在所有其他GPIO引脚之间共享！
因此这些引脚可以为您的组件提供电源，但这仅是它们的功能。真正有趣的东西来自其余的引脚。
标准GPIO
在上表中，忽略了电源引脚，您会看到其中一些标记为不同的颜色。绿色引脚是标准GPIO引脚，这些是大多数初学者项目将使用的引脚。这些引脚具有3.3v 输出的能力，在代码中也称为设置引脚 HIGH 。当输出引脚为 LOW 时，这意味着它仅提供0v。
它们还能够接受高达3.3v的输入。 ，其引脚读为 HIGH （高）。
请勿提供大于3.3v的引脚：，这是油炸Pi的快速方法！
有关在简单项目中使用GPIO引脚的入门指南，请尝试我们的《 Raspberry Pi GPIO入门》项目。
尽管我们将介绍一些引脚，在本文中有特殊用途，您可以使用除电源引脚以及引脚27和28以外的任何引脚作为常规GPIO引脚。
PWM
PWM（脉冲宽度调制）通过发送短脉冲来控制它们接收多少功率，从而与诸如电动机，伺服器和LED之类的组件一起使用。我们在《 LED灯带终极指南》教程中将它与Arduino一起使用。
在Pi上也可以使用PWM。引脚12（GPIO 18）和引脚35（GPIO 35）具有硬件PWM功能，尽管Pi还可以通过诸如Pigpio之类的库提供软件PWM。
有关PWM所需代码的简介。 ，这个简单的LED亮度教程应该可以帮助您入门。
UART
引脚8和10（GPIO 14和15）是UART引脚，旨在通过串行与Pi进行通信。港口。在某些情况下，您可能需要执行此操作，但是对于大多数初学者而言，通过SSH无头连接到Pi可能会更容易。
如果您对串行引脚如何工作的详细信息感兴趣，这是很棒的入门书。
SPI
SPI（串行外围接口总线）是一种与我们在我们的RFID阅读器等设备中进行通信的方法带有Arduino和RFID项目的DIY智能锁。

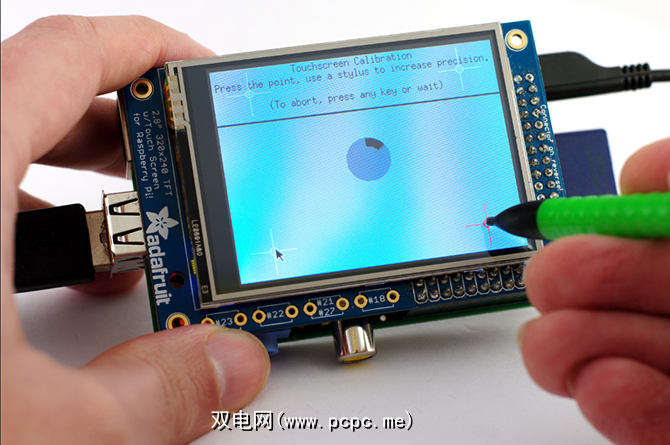

它允许设备与Raspberry Pi同步通信，这意味着更多数据可以在 master 和 slave 之间传递。强>设备。如果您曾经在Pi上使用过小的触摸屏，那么它们的通讯方式就是这样。
Raspberry Pi有多种使用SPI的设备和扩展HAT，它可以打开您的项目以比常规GPIO引脚可以承受的硬件要多得多。但是，它确实需要大量的布线才能运行。 Raspberry Pi Foundation网站上有SPI的深入概述。
引脚19、21、23、24、25 和 26 （GPIO 10、9、11、8，GND和GPIO 26）用于连接到SPI器件，它们都是平稳运行所必需的。避免所有意大利面的好方法是购买一个预制扩展，例如Sense HAT，它可以装在您的板上，并为LED矩阵和传感器上的各种阵列提供扩展。几年来一直是它的最爱，甚至在国际空间站上也用于做一些实验！
SPI在Raspbian上没有作为标准启用，但可以在raspi-中启用。
I2C
I2C（内部集成电路）与SPI类似，但通常被认为更易于设置和使用。它异步通信，并且能够支持所需的任意数量的不同设备，只要它们各自在I2C总线上具有唯一的地址位置即可。由于采用了这种寻址系统，Pi只需要两个I2C引脚-引脚3（GPIO 2）和引脚5（GPIO 3），比SPI使用起来简单得多。
I2C的占地面积小有很多可能性。使用标准的GPIO引脚，设置LCD屏幕和一些按钮几乎可以占用每个引脚，使用I2C设备（例如Adafruit Negative LCD控制器）可以将其降低到只有两个引脚！
Sparkfun有完整的SPI和I2C的概要以及使您入门的示例。
引脚27和28（标记为ID_SD和ID_SC）也是I2C。 Pi用于内部功能，还有一些HAT板。通常，除非您真的知道自己在做什么，否则不要惹他们！
Raspberry Pi：通用的GPIO引脚！
Raspberry Pi是现代计算的瑞士军刀。除了大量的日常使用外，它还使任何人都可以进行自己的出色创作。
许多Raspberry Pi初学者项目都使用本文中讨论的协议，学习是最好的学习方法。继续修补，玩得开心！
