3个用于便携式项目的Raspberry Pi电池组

Raspberry Pi电池组可将您插入的Pi变成便携式计算机。它比您想象的要容易。

有多种移动电源可供选择,从为Pi设计的专用解决方案到定制的DIY电池。借助这四个选项之一,让Raspberry Pi出门在外并参与一些移动项目。

添加Raspberry Pi电池的要求

就像静态Raspberry Pi项目一样,Raspberry Pi的便携式用途需要由质量良好的5V微型USB电源适配器供电,并具有1.2A(1200mA)的电流(尽管对于较老的Pis上的大多数项目来说,1000mA足够了)。

但是,如果您打算连接不带电源集线器的设备,则USB端口将从2.5A(2500mA)的电源中受益。

所需的电源取决于Pi的最终应用。 GPIO引脚的总需求为50mA,HDMI端口的总需求为250mA,键盘的总需求仅为100mA(当然,取决于型号)。 Raspberry Pi摄像机需要250mA电流。

检查计划连接的任何硬件的额定功率,将使您了解可能的最低要求。它还应帮助您确定最佳的便携式电源选项。

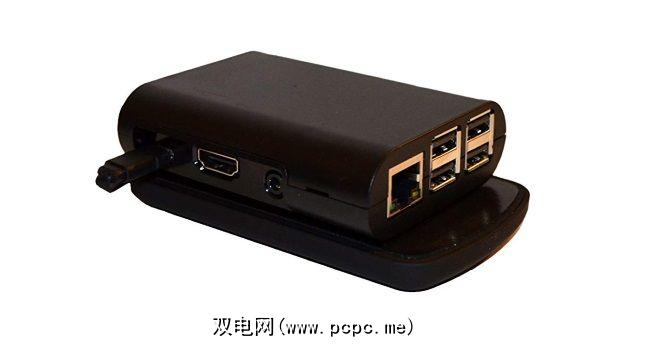

1。 Raspberry Pi 3 B +

任何设计用于通过USB为智能手机充电的便携式电池都可以与Raspberry Pi一起使用。 VGE的Raspberry Pi 3 B +电池组作为专用解决方案出售。

该4000mAh电池的输出可连接到您的Pi上,可输出5V电压。与Raspberry Pi B +和更高版本兼容,两个USB端口可让您为Pi和显示器供电。

如您所料,该电池组还可以兼作智能手机或平板电脑的充电器。这使它成为您喜爱的技术的理想的多功能便携式电池,是Raspberry Pi的理想选择。

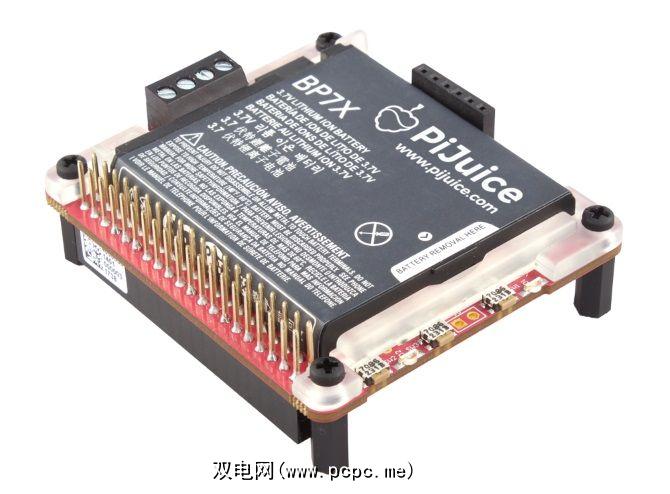

2。 PiJuice HAT

按照HAT规范设计,这种紧凑的解决方案使您的Pi具有自供电和便携性。

Doubling as an uninterruptible power supply (UPS), the PiJuice HAT from Pi Supply can protect your Pi from sudden data loss. You can configure the HAT to run a managed shutdown when power is low, which cuts in when the main power is lost.

更好的是,PiJuice HAT允许您将Raspberry Pi取出并使其成为一系列便携式项目的理想选择。 1820mAh电池可提供四到六个小时的充电,但支持更大的电池。 Pip可能会为您的Pi供电超过24小时。

与其他主板兼容,并且具有多种功能(包括用于外部设备的接头),PiJuice HAT是最受欢迎的便携式电源。 Raspberry Pi的解决方案。

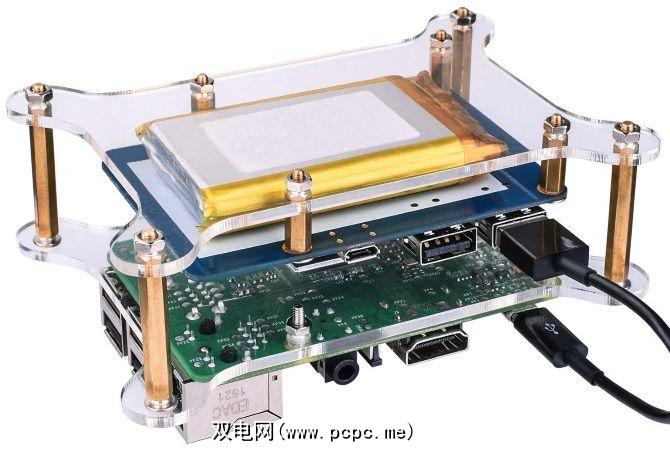

3。 Kuman锂电池组

这是一个光滑的Raspberry Pi电源解决方案,它由两层丙烯酸板,电池扩展板和5V电池组成。 Kuman锂电池组附带了所有必需的电缆,螺钉和竖板,可让您将Pi与板一起安装。

扩展板位于Pi下方,从而可以访问连接器和GPIO 。它还具有电源LED和开关,并管理充电。包括双USB输出,一个用于为Pi供电,另一个用于第二个设备(例如Kuman自己的3.5英寸液晶显示器)。

使用该解决方案,您最多可以充电9个小时,尽管这取决于您的Pi。例如,运行所有四个处理器内核的Raspberry Pi 3 B +会更快地耗尽电源。

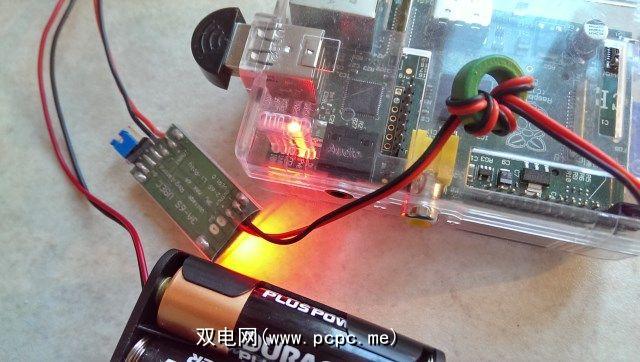

4。 DIY便携式Raspberry Pi电源

与Raspberry Pi的本质保持一致,您可以选择构建自己的便携式电源。

您可以相对便宜地使用此工具适用于AA电池的电池盒和通用电池消除器电路。该解决方案需要使用六节或更多节AA电池,但是如果需要,也可以连接其他电池。

UBEC是一种电源调节器,可以防止电池损坏Pi,因此应考虑使用

购买电池盒和UBEC的总价不到15美元(包括邮费)。

构建自己的DIY便携式电池组非常简单。将电池盒上的红线连接到UBEC上的红线,重复黑线。您可以使用端子排或简单地通过将电线绞合和焊接在一起来完成此操作。

根据所购买的UBEC类型,您可能需要在此处进行一些自定义。它们通常为Raspberry Pi附带一个微型USB连接器,但是如果您收到了三针GPIO连接器,则需要将红色导线移到最外面的插针插槽中。

通过松开卡在连接器上;然后,您可以从中间插槽中拉出红色导线,并将其插入最外面的插槽中。可以将这条线连接到引脚2(+ 5V红色线)和6上的GPIO。

要为Raspberry Pi通电,请将其中一只电池插入盒中,然后进行所有连接。准备就绪后,请添加最后一块电池,并在Pi启动时观察状态指示灯。成功!

电池可持续使用多长时间?

您选择的动力电池的持续时间将取决于使用情况。如果您构建了手持游戏系统,则经常使用可能会耗尽费用。这与使用较简单的项目(例如监视网络)形成对比。最好测试一下您的项目,以了解充电将持续多长时间。

4种在旅途中为Raspberry Pi供电的方法!

具有如此众多的选择Raspberry Pi电池项目,拥有灵活的电源解决方案很重要。

我们认为以下四个选项是最好的:

  • 智能手机电池充电器
  • PiJuice HAT
  • Kuman电池扩展板
  • 构建自己的电池组
  • 所有这些适用于Raspberry Pi的便携式电源解决方案都可以帮助您在任何项目下在室外运行计算机。如果您需要在Raspberry Pi上添加电源按钮的帮助,请查看我们的指南。您可能还想考虑购买一些顶级配件,以充分利用Raspberry Pi。

    在户外使用Pi?在开始下一个项目之前,请确保您的Raspberry Pi已固定。
