GaN电源将在2020年彻底改变USB-C充电器
ads

氮化镓(GaN)半导体继续推动充电器和电源行业的革命。成功的秘诀就是GaNFast技术。 GaNFast是Navitas Semiconductor专有的GaN半导体实现。很有可能,如果您找到一种比上一型号更高效,更小的充电器,则使用Navitas的半导体。

并且,截至2019年,充电器市场上没有其他基于GaN的半导体。

什么是氮化镓?

GaN是构成晶体管技术的物理材料的一场革命。而且几乎在所有可以想象的方面都更好。新型材料的生产成本更低,效率更高,并且比其他所有材料都产生更少的废热。新的充电器来自多家公司。今年的重要发行来自Aukey和Hyper。但是,有许多制造商提供GaN充电器。

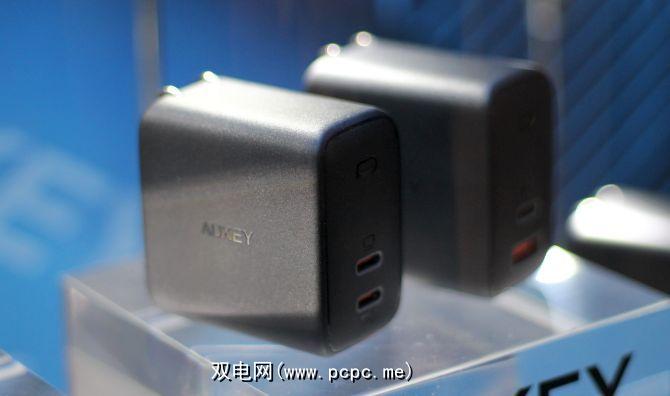

Aukey的四个USB-C充电器(100W,61W,27W)

Aukey正在生产四个新的USB-C输电(PD)充电器。 2020年。一个是具有双USB-C输出的61瓦单元,另一个是具有单个USB-C PD输出的27瓦单元。它还包括两个100瓦的设备,一个可以支持USB-C和USB-A,另一个可以支持USB-C。

61瓦的设备可以同时为两台笔记本电脑同时充电。

充电器包括一些引人入胜的选择。其中包括Genki的Nintendo Switch USB-C PD基座和充电站。扩展坞包括HDMI等端口,允许用户将其Switch放入扩展坞并将视频发送到更大的屏幕,同时传递PD费用。这款充电器获得了Nintendo的正式许可,这几乎肯定不会危害您设备的安全。

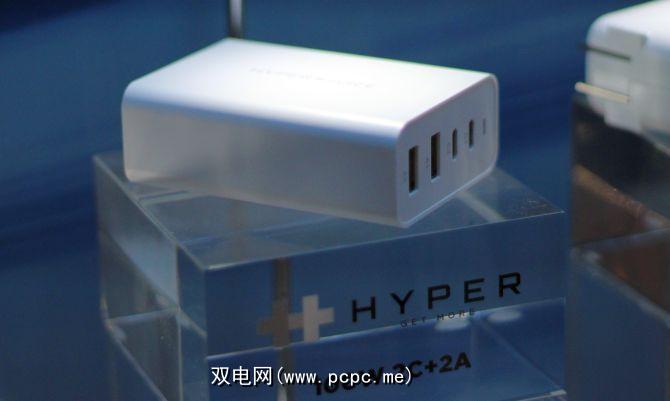

超100瓦USB-C充电器

最好的充电器远不能与它媲美。我看到的是Hyper 100瓦充电器。虽然大小与大多数其他砖式充电器相同,但它可以通过两个USB-C端口和两个USB-A端口达到100瓦的功率。只要能够获得USB-IF认证,Hyper就会成为具有四个USB端口的最高功率GaN充电器。

其他充电器

我没有发现任何特别之处关于其中装有GaNFast半导体的其他充电器。除了比硅基充电器更高效,更小之外,配备GaN的充电器还必须通过美观,端口,功能,安全标准和质量控制来相互区分。不过,对于大多数消费者而言,最重要的功能是端口数量和功率输出。

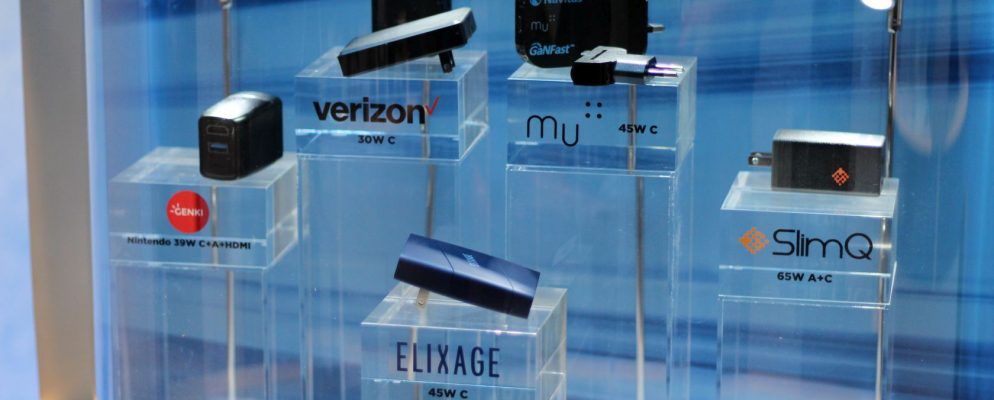

例如,EggTronic USB-C充电器可通过单个USB-C端口输出65瓦功率。其他充电器包括:

  • Verizon的30W USB-C充电器
  • Elixage的45W USB-C充电器
  • SlimQ USB-A + USB-C充电器
  • AMC Technology的65瓦USB-C充电器
  • Belkin的65瓦2端口USB-C充电器
  • 为什么硅已过时

    大多数晶体管和计算机处理器中使用的较旧材料是硅。硅是一种不寻常的材料,因为它可以充当电的导体和电阻器。我们将这些材料称为“半导体"。

    不幸的是,随着工程师和科学家试图将越来越多的晶体管塞入缩小的空间中,这些硅晶体管的能量“泄漏"带来了严重的问题。科学需要提出一种替代材料,以更密集的晶体管数量产生更少的废热。氮化镓就是其中的来源。

    GaN是传输电的更有效的材料,它浪费的能量更少,并且在不加热硅的情况下提供电能。因此,所有使用晶体管的消费电子产品都有一天可能会使用氮化镓。尽管目前GaN最流行的用途是在充电器和电源技术中,但未来将涉及更广泛的设备。

    Navitas Semiconductor不仅在充电器领域内工作。其GaNFast半导体已进入众多应用,包括Black Magic Designs外部图形卡。

    也许将来最有用的实现之一是作为picoPSU电源空间内的计算机电源。在使用GaNFast创建更大功率的电源装置时(例如功能强大的游戏PC)存在扩展问题。但是,理论上,低于400瓦的计算机可以支持GaNFast电源设备,这肯定会导致无风扇和小尺寸计算机的复兴。

    标签: CES 充电器 技术 USB
