如何在较旧的PC上安装第二个IDE硬盘驱动器

但是，正如某些读者指出的那样，添加IDE驱动器的过程比SATA驱动器困难得多，因此出于完整性的考虑，并且对于那些使用旧PC的人来说，这是一份完整的教程，介绍了如何添加第二个IDE驱动器。

IDE接口上的背景

IDE是旧PC的重要限制因素。尽管为了向后兼容，现代机器通常会包含一个IDE连接，但是IDE时代的大多数计算机都配备了两个IDE插槽-每个连接都称为IDE“通道"。在每个通道上，您最多可以添加2个IDE设备-这意味着最多4个硬盘驱动器和/或CD-ROM驱动器。

在每个通道上，都有一个主设备和一个从设备。主设备连接在电缆的中间，从设备连接在电缆的末端。每个设备还必须设置一个硬件开关（跳线），以决定它是主机还是从机。这是几乎所有令人头疼和问题出现的地方。

IDE电缆

让我们看看一些标准的IDE电缆和连接器。有3个外观相同的连接器-两端分别一个，中间一个。但是，末端连接器和中间连接器之间的间隙之一更长-这是插入主板的末端。

On the motherboard end, the socket looks like this. On my fairly modern motherboard, the cable is actually colour coded so you know which end plugs where – but more than likely your old PC won’t be, so you’ll need to figure which end of the cable is longest and plug that into the board. There is a notch on one side of the connector to prevent you plugging it in the wrong way, so make sure you align that.

驱动器和跳线设置

是否CD-ROM驱动器或硬盘，IDE驱动器的连接器是相同的。

您要插入的电源线中有四个母插头，并且由于其形状，只能以一种方式连接它，所以应该不会太难。查看其他设备之一，确定您所用的电源线。 IDE连接器也很容易，就像主板上有一个可以对齐的凹口一样。

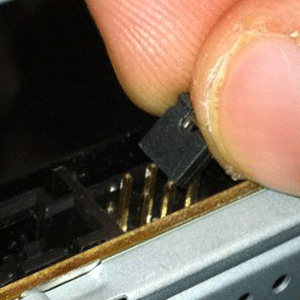

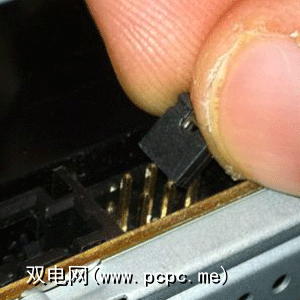

困难的部分是跳线设置，具体取决于您的设备。基本上，您正在寻找有关CS或Cable Select以及Master和Slave的内容。某处会有一个图表。这些图指示跳线应连接哪些引脚。您应该可以用指甲卸下跳线，如果没有，请使用一对非常小的尖嘴钳并且不要弯曲销钉。

如您所见，有些驱动器上有帮助的图表就在跳线针上方。其他人将在驱动器标签上写上注释：

找出您现有的IDE方案

It’s more than likely you currently have both a CD-ROM drive and hard disk plugged in through IDE. Write out a quick table to figure out how it is currently set up, like this:

CHANNEL 1，MASTER：
CHANNEL 1，SLAVE：
CHANNEL 2 ，MASTER：
CHANNEL 2，SLAVE：

Probably your hard dive is configured as Channel 1 Master, with the CD-ROM either on separate channel as Master, or Slave on Channel 1.

Now figure out where your additional drive is going to go. A couple of things to consider though:

1。尝试将CD-ROM放在单独的频道上或作为从属。

2。电缆的长度也会影响您的选择，因为IDE电缆通常很短。如果CD-ROM距离硬盘驱动器较远，则需要一根电缆连接硬盘驱动器，而另一根电缆连接CD-ROM。

设置跳线和插件

由于我今天只有一个IDE CD-ROM和一个硬盘（以及主板上只有一个物理IDE连接器）向您展示，因此我选择将硬盘作为Master和CD-Drive

对于CD-ROM，该图表明 2 是从属设置。这是什么意思？好吧，看一下设备的背面，我们有3对引脚。因此，为了使其成为从属设备，我在中央（第二个）对上放置了一个跳线。

硬盘类似，但是这次我选择了“ Master with Slave Present "。然后我将电缆连接起来，并牢记应将作为主硬盘的硬盘驱动器连接到电缆的中央，并在末尾添加从CD-ROM驱动器。

注意：通常情况下，您不会在这种情况下运行设备，但是要检查它们是否正常工作，比拧开它们并在混乱的情况下四处逛逛要容易得多。
