您需要了解的有关以太网电缆的所有信息

由加文·菲利普斯（Gavin Phillips）在2017年4月24日更新

我真的很讨厌Wi-Fi，您也应该如此。如果您拥有自己的房屋，或者您的房东不介意墙上有几个孔，那么在房屋中运行千兆以太网是您最好的选择，以获得更快的计算体验。但是Cat 6或交叉电缆到底是什么呢？这是您需要了解的有关以太网电缆的所有信息。

我们还提供了免费的可下载的家庭网络指南，其中包含有关家庭网络软件方面的更多信息，例如打印机和文件共享。

Wi-Fi有什么问题？

Wi-Fi总是比有线连接慢。如果您将所有最新的802.11ac移动设备与合适的路由器配对，则可能不会发现任何区别。

但这不是有关Wi-Fi的文章。我要说明的是：始终尽可能运行有线以太网连接。

Cat 5，Cat 5e和Cat 6

与家庭网络相关的术语很多，但这是重要的。首先：UTP和STP。 UTP表示非屏蔽双绞线，并且是最常见的。电线捆扎在没有其他保护的橡胶套管内。 STP被屏蔽；一层铝箔可保护信号免受电干扰，但需要具有接地端口的兼容设备。 STP较为昂贵，但信号在较长距离内衰减不大–通常用于机械设备较重或存在其他干扰的区域。

所有UTP电缆理论上应支持交换机之间的100米长或主机。如果您需要更长的电缆，则需要一个有源开关来根据需要进行扩展。这不是硬性限制，也不是一门精确的科学方法：制作精良的电缆可以更长，而制作不良的电缆则可以短得多。

所有网络电缆均由8根电线组成；绞成4对，每种颜色用纯色编码，并带有各自的虚线/条纹白色电缆。

Cat 5是您仍然可以找到的最差的以太网电缆，但是从理论上讲，它应该最高支持100 Mbps。 Cat 5仅使用4对线中的2对，但是要达到100 Mbps，则需要使用与10 Mbps（1,2,3,6）使用的一组不同的引脚（4,5,7,8）。因此，您可能会发现仅用4条线制成的Cat 5特别便宜，仅支持10 Mbps。远离Cat 5，除非您需要将较长的电缆连接到花园棚中的低带宽设备。

Cat 5e（“ e"表示“增强"）是一种版本Cat 5的设计旨在降低串扰，实现高达1000 Mbps的速度-或称为“千兆以太网"。 Cat 5e是您今天发现的最常见的电缆，非常适合一般家庭使用。对于千兆速度，将使用电缆中的所有四对电缆。

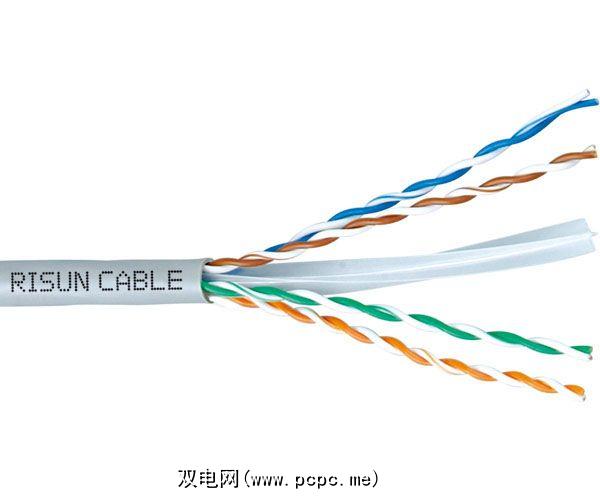

Cat 6在理论上可以处理每节10吉比特（即10,000 Mbps），最大长度约为37米，这完全是过大的杀伤力家庭用，因为您找不到支持这些速度的消费类交换机。如果您要盖一栋新房子，并希望将每个楼层都连接在一起，则可能是出于对未来的考虑而考虑使用Cat 6，但否则请不要轻易购买Cat 6的布线。它与现有的Cat 5e和Cat 5设备完全兼容。从物理上讲，Cat 6电缆在每对电缆中都有更多的扭曲，并且塑料隔板脊贯穿中心，从而减少了串扰并实现了更高的速度。 Cat 6a是一个新标准，旨在在100米的全长范围内支持10 Gbps。

集线器，交换机和路由器

仅布线就没有用。这3个设备位于任何以太网的中心，每个设备都提供许多以太网端口。尽管现在找不到集线器，但是了解集线器以了解交换机和路由器很重要。

集线器是一种相当愚蠢的设备。它在其一个端口上接收信号，然后将其盲目复制到每个其他端口，从而将消息转发给每个人。交换机是一种灵巧的集线器：它们检查要发送的数据包的目的地，并且仅将其转发到适当的端口上，因此网络上的所有其他计算机都不会收到不适合他们的内容。

严格来说，路由器只是充当Internet和本地网络之间的网关，但是现代路由器实际上是组合交换机和路由器，因此（通常）您最多可以插入4个通过有线连接的设备。

如果有线设备的数量超过路由器上端口的数量，则可以通过在网络中添加交换机来扩展端口数量。您只需要在交换机和路由器之间使用一点交叉电缆即可。这也意味着您可以在具有多个设备的办公室中放置一台交换机，而只需要使用一根交叉电缆连接到楼下的路由器。与从计算机到本地交换机相比，基础结构电缆的规格通常更高，因为它承载了另一端所有本地节点的组合数据包。

以太网供电

在10/100 Mbps的速度下，仅使用四对线中的两对。因此，未使用的两对电线可以用来承载高达25W的功率。通常用于IP摄像机或无线中继器，但是您需要一个提供PoE端口的交换机。

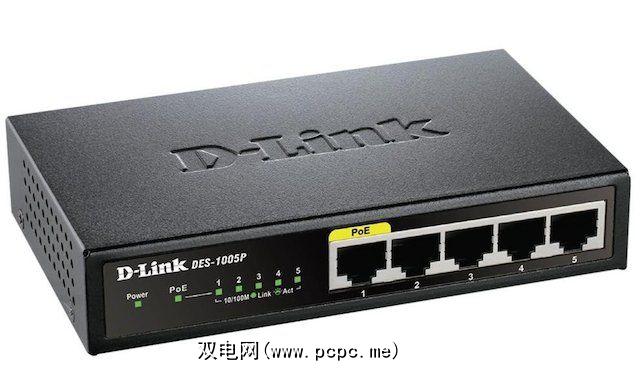

上图是一个5端口交换机。标记为PoE的黄色端口提供以太网供电。此D-Link 5端口交换机可从Amazon获得。

交叉布线

交叉是以太网的一种特殊形式，其中 send 和接收对已被颠倒。我们之前向您展示了如何制作自己的交叉电缆。实际上，这些功能可用于：
