真相：您无法以便宜的价格构建完整的Arduino克隆
Arduino本身由简单的电子设备组成，但这是您真正要支付的封装和布局。在本文中，我将概述如何以更便宜的价格复制某些功能-在“完善"您的Arduino项目的情况下-但要构建完整的DIY Arduino克隆而没有大量购买能力和生产设施是不可能的。
构建自己的东西的好处是，您可以排除不需要的部分以降低成本，并避免使用带有所有未使用的标头和浪费空间的Arduino软件包-如果您确实需要Arduino形状以及用于其他屏蔽的接头，那么建造自己的盾并不会真正节省您的钱。

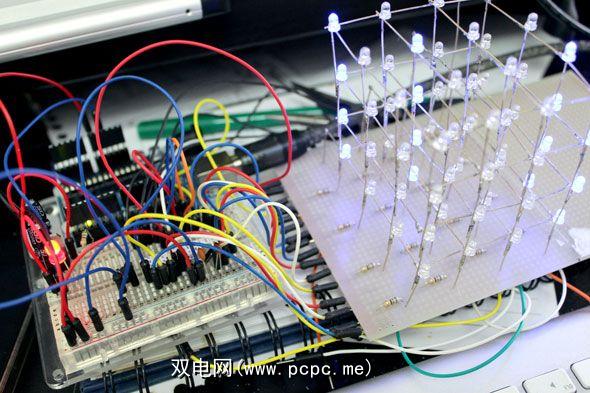

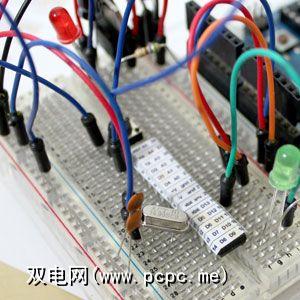

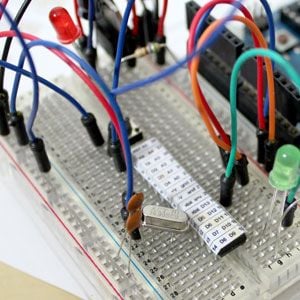

在我的情况下，我想用外部电源永久显示我在某个地方制作的LED立方体供应，而不是使用完整的Arduino开发板的额外成本;毕竟，原型板上还留有空间，所以我宁愿把所有东西都放在那里。这是我在面包板阶段完成的DIY Arduino，还有LED立方体和用于编程的实际Arduino。下一步是将所有内容放到原型板上，但这超出了本文的讨论范围。
无论如何，该项目仍在继续。我已按单个组件列表按部分进行了细分，但只需购买捆绑包（（Oomlout.co.uk，£7.50），就更容易。

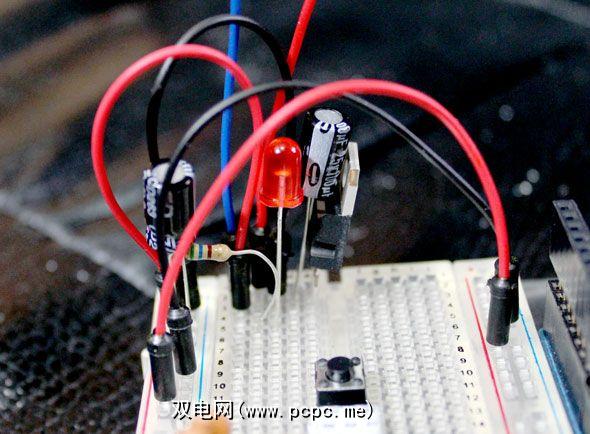

电源稳压器和指示灯LED

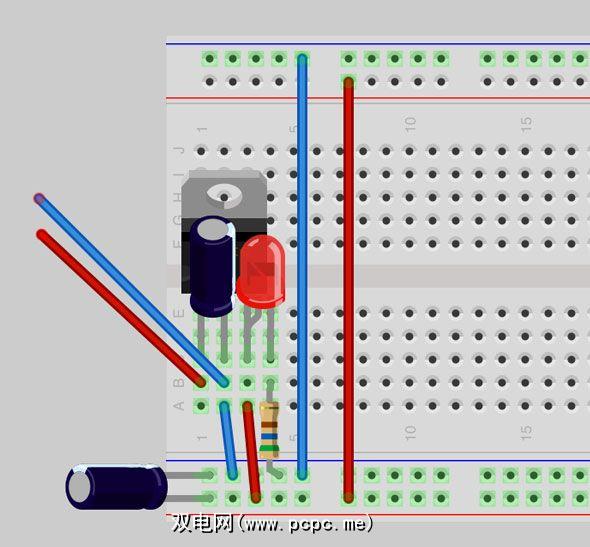

本节的目的是采用7-12v电源（通常为9V DC插头）并将其调节至5V 。微控制器芯片需要。左断开的红色和蓝色导线应连接到您使用的任何输入电源，但绝对不要使用超过12v的电压，否则您将被炸掉。另外，此时将顶部和底部导轨连接在一起。
如果您背负现有的Arduino对芯片进行编程（稍后描述），您也可以将电源导轨直接连接至+ 5V
微控制器和定时电路

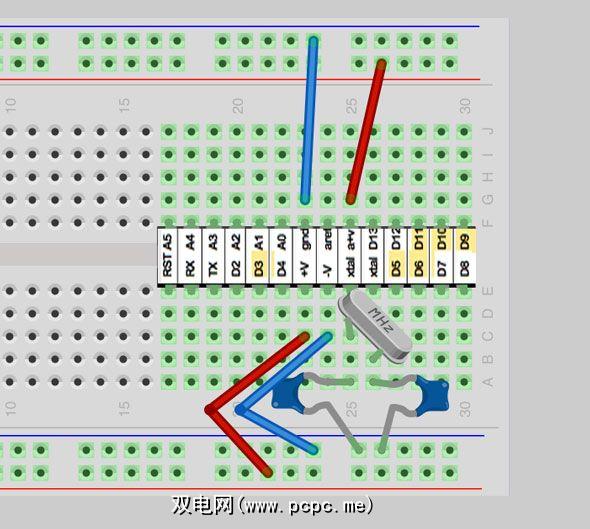

为简洁起见，我没有展示下图中的电源调节器，但您当然应该已经完成了。

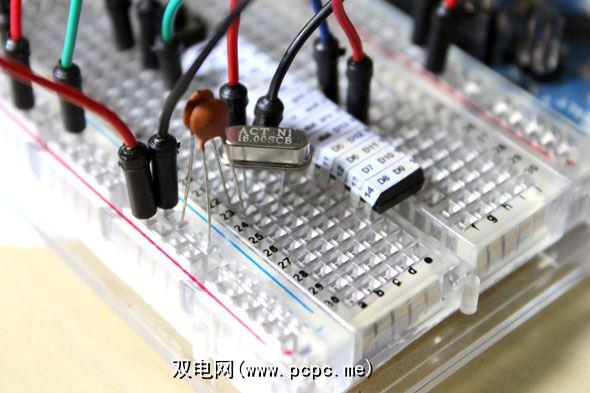

这部分是Arduino的核心-微控制器。 16mHz晶体提供恒定的定时信号，可推动电路的每个周期。

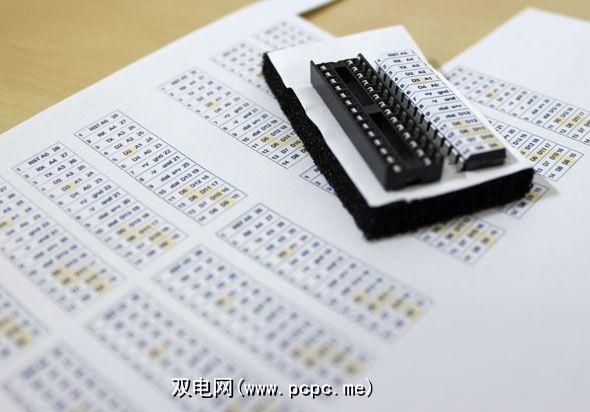

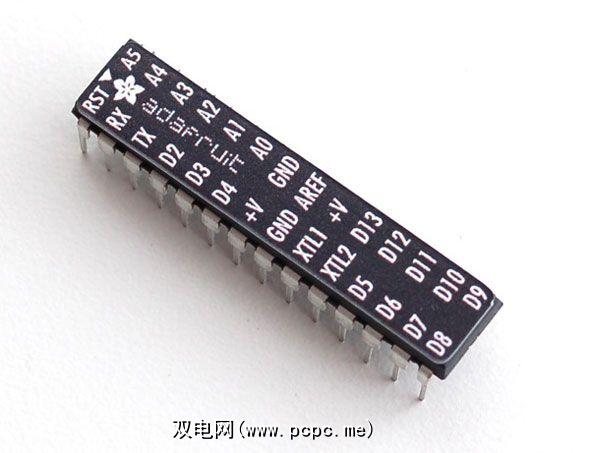

也可以使自己更轻松，购买一些Adafruit引脚分配标签（每10个2.95美元）：
或自行制作。如果您有粘贴的标签纸，这是我制作的PDF。

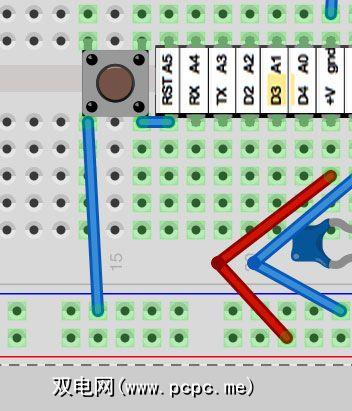

重置开关
最后，我们只需要一个重置开关–幸运的是，这一点非常简单；但请注意，在某些教程中，您会发现添加了下拉电阻。我相信这是ATMega168而不是368所需的。

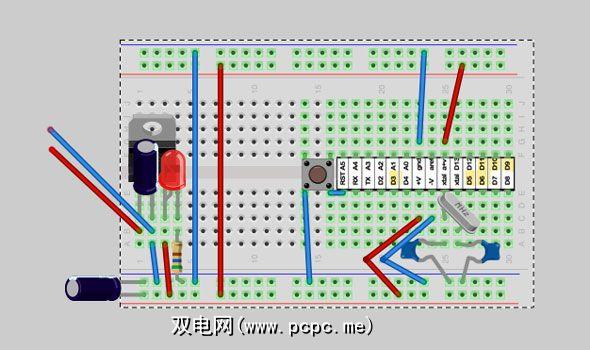

这是完成的图。
然后，Dx和Ax就是您的常规数字和模拟I / O引脚。如果您选择不通过打印输出使自己的生活更轻松，请非常小心，不要将Arduino上的D13或13号引脚与ATMega328的13号引脚混淆。它们是不同的- D13实际上是芯片上的19针。 RX在功能上也为D0，TX在功能上为D1。
对芯片进行编程
在进行测试之前，您将需要一些对ATMega芯片进行编程的方法–麻烦的地方就在这里。在Arduino板上，最昂贵的部件之一是USB接口。
这是您的选择：
这是进行快速测试的最简单方法；只需使用现有的Arduino板，上面已经有您的工作草图，然后从Arduino中拔出芯片即可。如果您的项目已完成并可以正常工作，只需交换它们即可。您可以将另一个未编程的芯片扔到Arduino中以再次使用–那里没有什么特别的。
这里唯一的缺点是很容易损坏引脚，因此在移除它们时要非常小心。
尝试此操作之前，您还必须从Arduino中移除现有芯片；它会干扰该过程。本质上，我们只是要使用Arduino的USB接口。将电源和 GND 连接到标准Arduino引脚； 重置；最重要的部分-RX至RX（D0）和TX至TX（D1）–这些是发送和接收串行引脚，那么您应该能够使用原始Arduino上的USB端口。

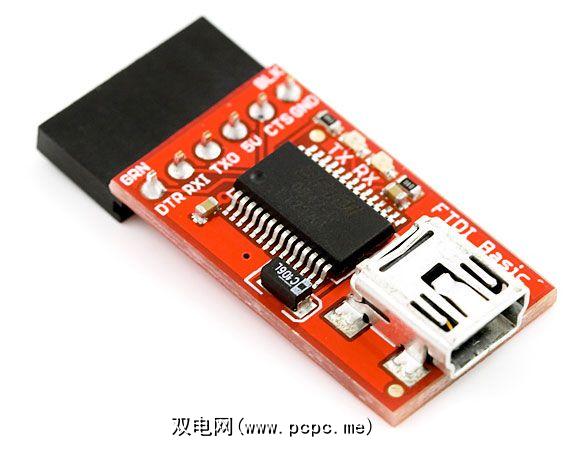

这基本上是所有Arduino的接口的替代品，但价格昂贵，约15美元-这是为什么您不能廉价地构建Arduino的精确副本的主要原因。但是，如果您打算做很多事情，那么可以将其中之一放在USB电缆的末端即可，这可能是最简单的方法。
有关添加此操作的说明，请按照示意图进行操作由Oomlout提供[删除的URL损坏]，仅注意USB编程接口的阴影区域。使用6针接头连接实际接口。
请注意，所有这些方法均假设您已经将Arduino bootloader 烧入芯片；例如，如果您以组件捆绑的形式购买，则可以立即将它们换出。如果您是自己购买芯片，还是不专门为Arduino目的购买芯片，则需要先使用其他东西烧录引导加载程序。这里有一个很好的教程，介绍了如何为此目的搭载一个现有的Arduino和一个名为OptiLoader的应用程序。差额约为$ 2。
