如何在没有HDMI的情况下将Raspberry Pi Zero连接到电视

Raspberry Pi Zero带有HDMI端口，因此将其连接到电视必须非常简单，对吧？

是的，是的……但是如果您不想使用HDMI怎么办？

标准Raspberry Pi可以替代HDMI，但是乍一看，您不会以为Raspberry Pi Zero就是这种情况。这是有关使用HDMI和RCA复合将Raspberry Pi Zero连接到电视的知识。

如何将Raspberry Pi Zero连接到电视：HDMI

更简单的连接选项Raspberry Pi Zero到电视的方法是使用HDMI。

该设备具有一个mini-HDMI端口，并附带一个适配器，因此您可以轻松地连接HDMI电缆。如果不是这样，您应该可以在亚马逊上买到负担得起的Mini HDMI转HDMI适配器。

在大多数情况下，这就足够了。 Raspberry Pi Zero的显示质量与Raspberry Pi 2和3相同，当然也可以使用此连接输出声音。简而言之，HDMI应该是您的默认选项。

但并非每个项目都允许您使用HDMI。尽管连接较小，但是加密狗和适配器通常仍然很笨重。凭借旨在缩小尺寸的Raspberry Pi Zero项目，该选项实际上排除了HDMI。

幸运的是，还有另一种选择：Raspberry Pi Zero具有“ TV Out"功能，您可以将自定义连接到制成的电缆（甚至焊接现有的电缆）。

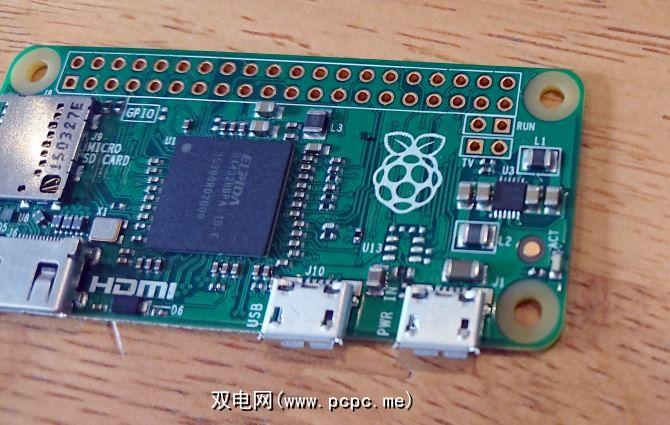

您会在树莓徽标的右侧找到它；它被标记为“电视"，因此应该不难发现。注意这是一对连接。方形的是信号，而圆形的连接器是地面。

这可用于将视频输出到Raspberry Pi Zero上的复合RCA连接器。

如果不蚕食现有的RCA电缆，则需要创建自己的电缆。为此，您需要：

2 x跳线

2×1排针

1x螺钉端子RCA连接器

钢丝钳

您应该能够将这些零碎的碎片聚集在一起，而不会遇到太多麻烦。但是，直到所有内容都包含之后，再开始！

首先要抓住剪线钳并修剪跳线，以便可以将它们连接到

下一步，剥去绝缘层，然后用焊料镀锡。如果您不熟悉此术语或使用烙铁，请查看我们的焊接介绍。

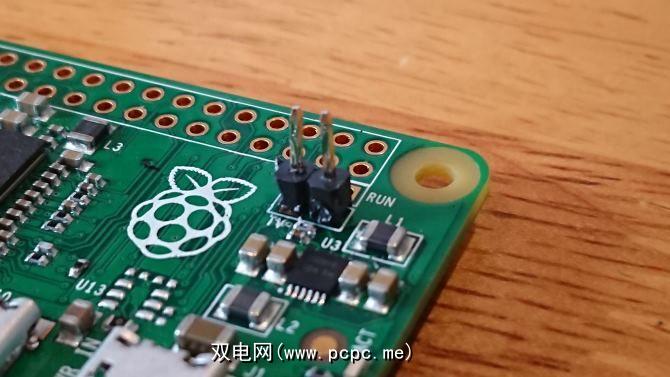

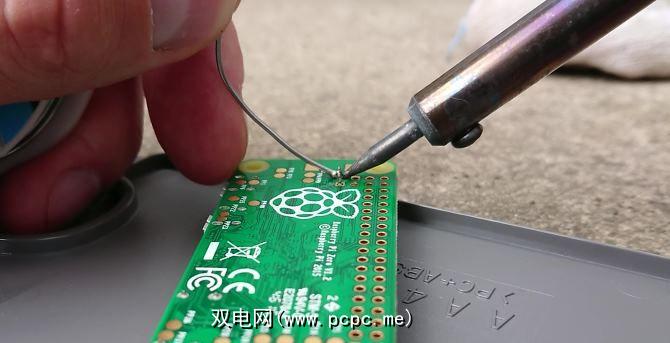

请通过将排针焊接到电视输出引脚来进行此操作。请注意，您可以将电缆（或现有的复合RCA电缆）直接焊接到Pi。但是，排针比较整齐。

现在剩下要做的就是拧开端子连接器，将导线滑入并拧紧。请注意，连接到+端子的电线是承载TV信号的电线。

完成此操作后，请使用跨接电线上的其余连接器将其连接到引脚接头。现在您已经准备好将Raspberry Pi Zero连接到电视的AV端口，通常是黄色的RCA插座。

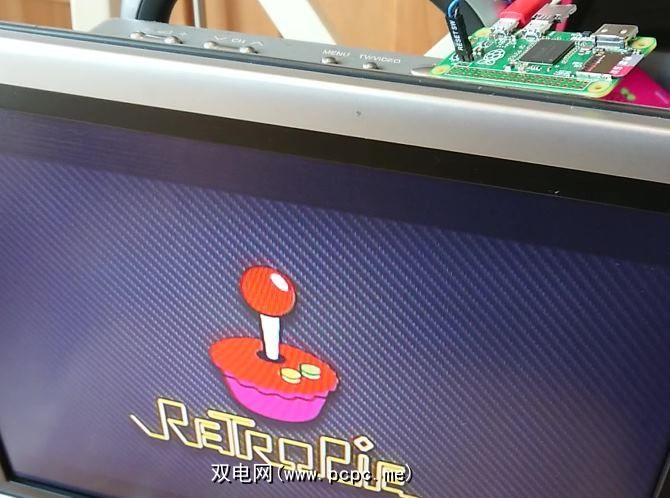

现在，当启动Raspberry Pi Zero时，您将在显示器上看到输出。请注意，在使用RCA时，它不是高清的，因此输出不会像以前那样清晰。另一方面，这可能正是您要寻找的东西！！

如果未自动检测到信号（并且您已经使用HDMI连接或其他Pi确认操作系统和microSD卡可以正常工作），则需要对config.txt文件进行一些编辑。

确认活动（ACT）指示灯不闪烁，然后关闭Raspberry Pi Zero的电源。取出SD卡，然后将其插入PC中。打开文件管理器，找到 / boot 分区，然后寻找 config.txt 。

注意：如果您使用的是Linux，则可以使用nano或任何喜欢的文本编辑器从命令行执行此操作。

在打开config.txt的情况下，您需要进行一些编辑。首先，找到显示为＃sdtv_mode = 2 的行并将其更改，删除＃，使其现在显示为：

sdtv_mode=2

接下来，找到显示为 hdmi_force_hotplug = 1 ，这一次，在开头添加一个＃：

# hdmi_force_hotplug=1

保存config.txt，然后关闭文档。安全弹出microSD卡，然后将其更换到Raspberry Pi Zero中。再次启动，您应该在所选的显示器上看到Pi Zero的输出！
