对电视上的图像做出反应的环境照明比您想象的要容易和便宜，而且可以极大地提升您的家庭影院体验。
最初为Philip的电视于2002年开发，该功能仍仅在少数型号中可用-结果，许多人试图制作自己的流光溢彩，而这并不涉及购买新电视。到目前为止，它们的价格相对昂贵或分辨率较低（每个边缘上只有几个像素）–几年前我甚至制作了一个像素版本。现在，新一代的负担得起的可编程LED已经面世了，您也可以以低至60美元的价格构建高分辨率的流光溢彩克隆。

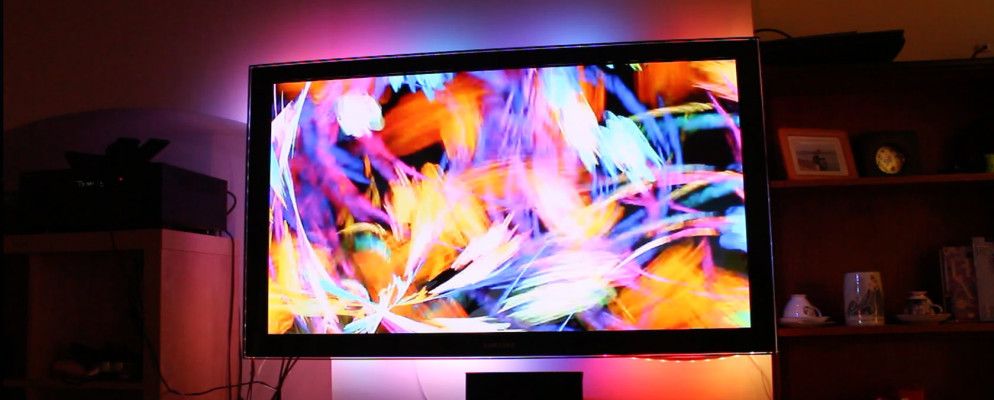

第1步：演示
首先，是我们所做的演示。如果您感到好奇，则播放的视频是《电羊》（Electric Sheep），这是一个长达3个小时的心理旅行，非常适合演示流光溢彩。当然，并非所有视频都会产生相同的令人愉悦的结果-许多电影太模糊了，或者以电影院格式显示而导致黑条（因此没有色彩数据）。我在大多数动画中以及明亮的生动色彩以及精心制作的CG效果的动作电影中都找到了最佳效果。
目前，它仅在计算机端进行某些信号处理，因此非常适用于VLC，Popcorn Time，Kodi（以前称为XBMC）或PC游戏。不幸的是，处理通用的HDMI输入更加困难-至少，我们将需要一个HDMI分配器，以及某种转换成更易读的模拟格式的转换器。我将其留给将来的项目–目前，这仅适用于计算机。

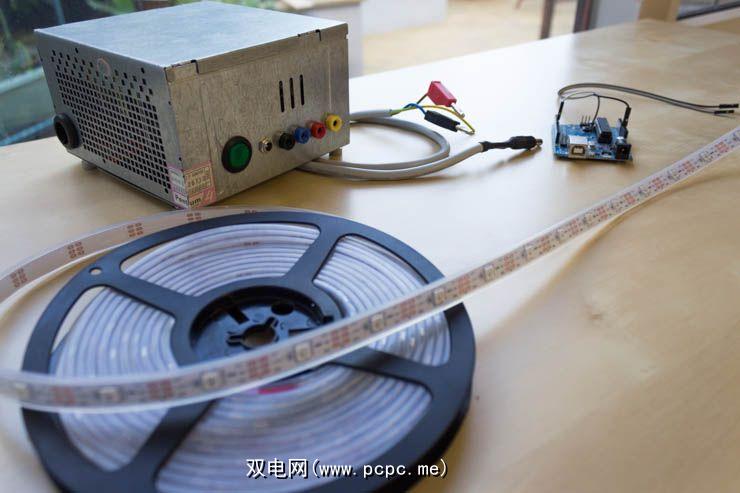

步骤2：您将需要
零件清单很短–没有复杂的电子设备此处：
此歧义克隆的主要部分是一串可单独寻址的WS2812B LED。每个LED都有其自己的芯片组，并且单线用于通信。我以52美元的价格从Aliexpress购买了我的矿山，其中包括运费-这是一个5米长的卷轴（150个LED），足以容纳最大的电视，并且每个LED都比Adafruit出售的50美元灯串便宜得多。单独的5V / 10A电源可以以大约10美元的价格购买，但我使用的是旧ATX电源，以前我将其转换为台式电源。如果您有一台大电视，并且由于5米的距离还不够，并且打算连接多个条带，请确保以每个LED 60mA的电流来确定确切的功率要求。
步骤3：接线
首先测试照明灯，以确保电源充足并且基本通信正常。将引脚6从Arduino连接到LED灯条上的DIN –您的灯条的一端应有一根引出线，因此请使用公母跳线。还要将Arduino的GND引脚连接到该板上的GND。 请勿试图通过Arduino上的5V引脚为条带供电。您将很快油炸Arduino。而是使用外部5V电源。台式PSU会很高兴为整个5米长的测试条供电（假设您已遵循我们的台式电源转换指南）。以每个LED 60mA的电流进行计算；因此，以我为例，在60mA电流下有114个LED电流低于7A。如果您在想，“ 7安培听起来真是太厉害了！" ，因为这是在5伏特下运行的–在240伏特下7安培的电流要大得多！

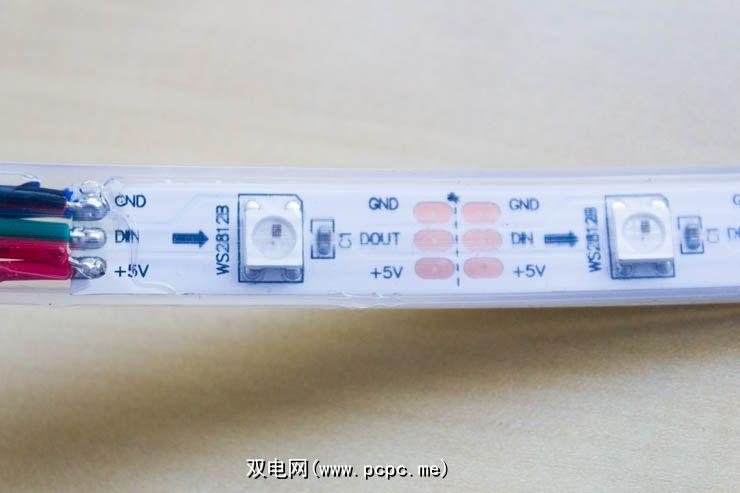

请注意，这些条带具有信号必须在其中流动的特定方向，如箭头所示。如果要连接多个插排，则可能还需要在中途重新注入电源以避免电压降–我发现这仅在5米处是不必要的。
步骤4：加载Arduino代码并测试

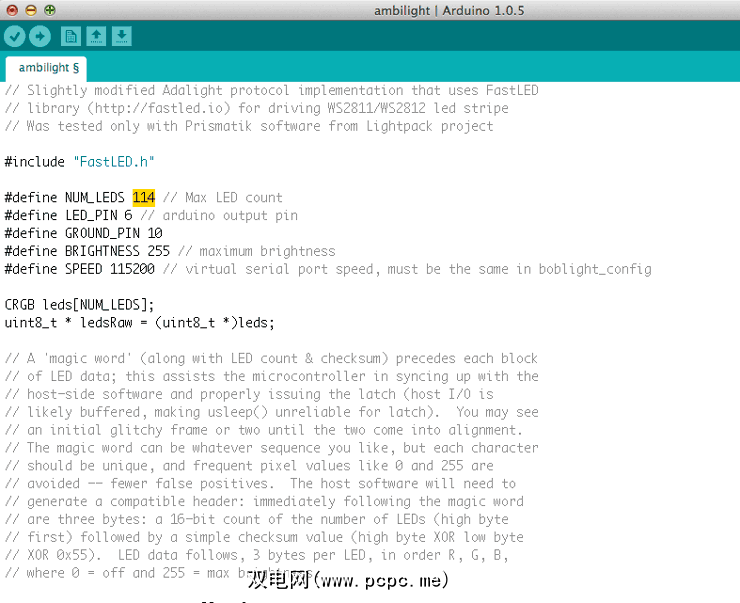

该项目既有Arduino，又有处理部分。首先，请确保已将FastLED添加到Arduino库目录，然后下载此代码。修改第7行中的LED数量；如果发现颜色配置文件损坏，则修改第47行。对于我购买的试纸条，它使用的是芯片组WS2812B，颜色顺序为“ GRB"。有关如何校准试纸的信息，请参见FastLED文档。但是，如果您购买了相同的LED，则默认设置就可以了。
最后，您需要Adafruit项目代码中的Processing组件。为了进行测试，请打开 Colorswirl.pde 。同样，修改第29行上的LED数量；和串行设备在第44行。如果Arduino是唯一插入的COM设备，则 Serial.list（）[0] 是可以的。如果没有，请尝试 Serial.list（）[1] 。运行该应用程序，如果运气好的话，您的条带将显示出美丽的色彩漩涡。
Note that you’re not limited to Processing – anything which is compatible with the Adalight (such as Prismatik) can also be configured to work with this – but we’ll only be covering the setup procedure for Adalight in this tutorial.
第5步：测量并缩小尺寸

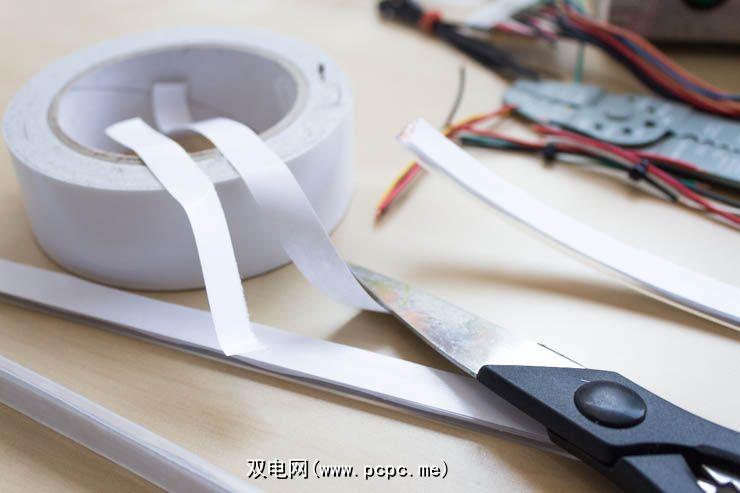

将电视从墙上拉开或转动它周围，并测量。我假设您将这些胶条直接粘贴到电视上，但是如果不是这种情况，则需要构建一个框架。尝试确保直接在每个角上得到一个像素，否则此步骤应该很容易。继续，将条带切割成较短的长度–仅在虚线指示的铜焊盘之间切割；并在每个长度上粘贴3M双面胶带。
If you need to leave a gap at the bottom due to a TV stand, do so, but make sure your strip starts on either side of that and not in the corner – you can configure those missing pixels later in the software side of things.

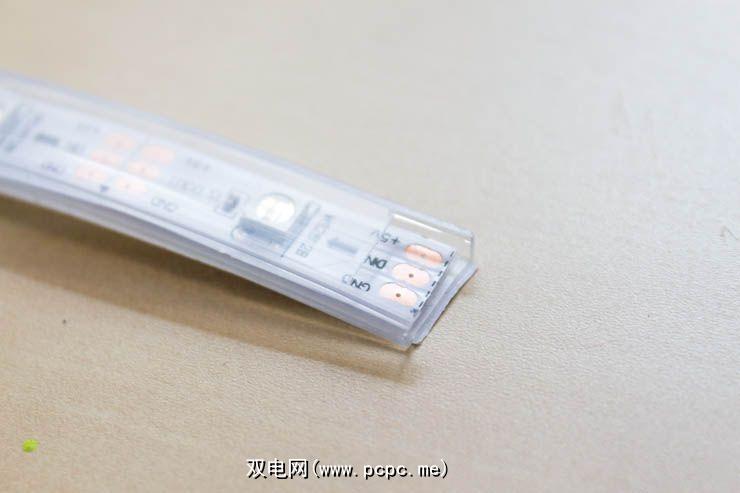

步骤6：修整塑料
在每个铜垫上小心地涂一点焊锡在将其粘贴到电视上之前-以后将使拼接变得容易得多。
步骤7：连接到电视并加入
要加入角落，只需将3个打击垫中的每个打击垫连接到下一个条带中的对应垫即可。同样，在尝试将少量焊料连接到焊盘之前，先在其上施加少量焊料会容易得多。保留最后的测试条-不要将其重新连接到开始！
步骤8：再次测试
确保我们没有弄乱那里的焊接–再次加载颜色漩涡应用程序并检查。满意后，将电视放回正确的位置并整理电线。让我们继续进行软件配置。
Step 9: Configure Adalight
这是项目中最繁琐的部分–每个单独的LED必须在软件中定义。在“处理"中加载 Adalight.pde ，然后首先更改定义沿边和顶部的像素数量的变量（暂时忽略任何丢失的像素）–这是第87行。在顶部和底部使用了35个像素，在侧面使用了22个像素，因此将其定义为 {0,35,22} 。
就在下面，找到“每LED信息" –一长串，定义电视周围的每个LED。每个LED定义为一组3个数字：

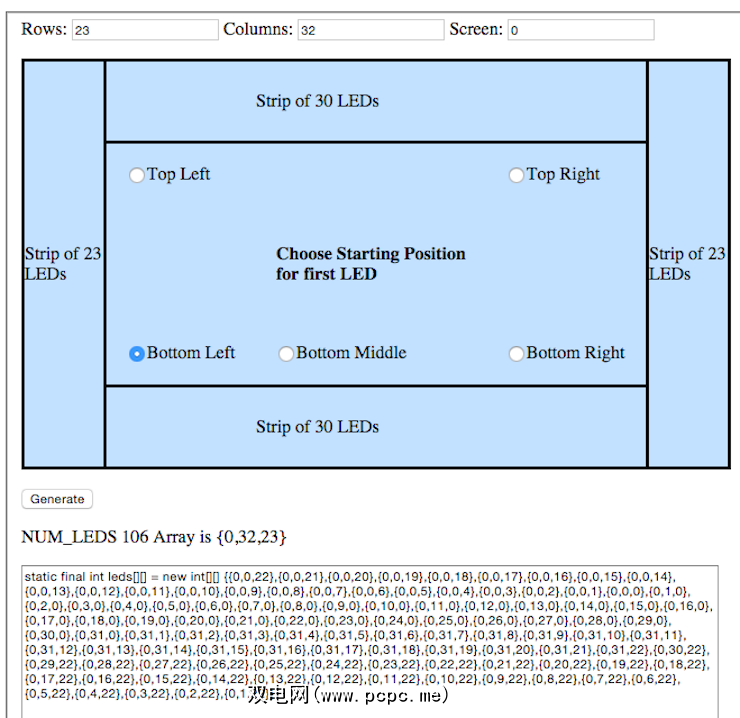

感谢我们令人难以置信的读者之一詹姆斯·兰金（James Rankin）开发了一种有用的在线实用工具为了你。只需输入矩阵的大小和起始位置，然后将生成的矩阵定义复制/粘贴到Adalight Processing应用程序中即可。他还发布了一个处理宽屏电影的快速修复程序，该处理程序代码通常会评估屏幕顶部和底部的黑条，表示没有照明效果。谢谢James！
如果您在编译时遇到错误，则意味着您错过了逗号或花括号太多–请仔细检查代码。

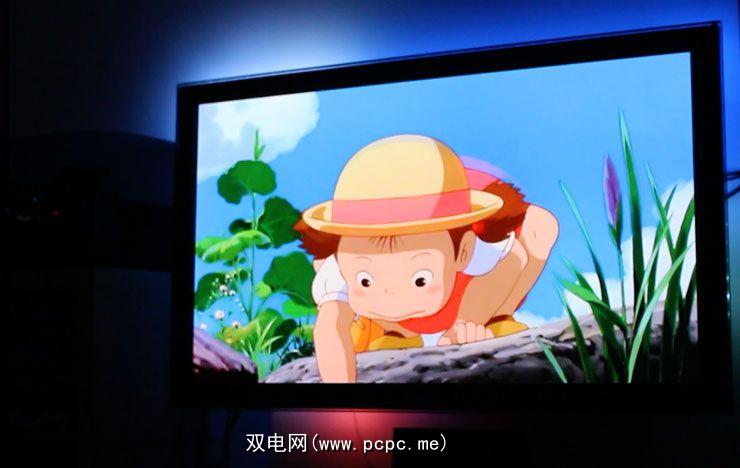

第10步，请稍等，观看电影！
运行代码并使用您喜欢的软件启动电影-Processing的调试控制台告诉我，我的计算机每秒可管理15帧（这是LED的刷新率，而不是视频播放）–任何现代计算机都应该能够处理。您还可以调整其他一些变量，例如最小亮度和刷新之间的淡入延迟–像往常一样，我们鼓励您通读代码，理解代码并进行修改。
恭喜，您现在有了一个很棒的DIY流光溢彩系统，价格为60美元（可能还剩一些LED）。问题或疑虑-与我们取得联系，我们会竭尽所能。还告诉我们–您想用剩下的LED做些什么？
如果您仍然希望在雷达上有一个现成的流光溢彩选项，请在我们的最佳TV流光溢彩套件综述中加入书签。
