如何制作以太网交叉电缆

多年来,以太网电缆一直是网络安装中的标准配置。这是将PC连接到路由器或中央交换机的最快方法。当然,为方便起见,您可以使用无线,但事实是无线连接将始终较慢,并且特别容易受到干扰。一条好的网络电缆可以千兆速度运行100m或更长。 (尽管,如果您坚持使用Wi-Fi,我们会提供一些技巧来帮助您最大化连接)。

在向您展示如何制作自己的直通以太网电缆之前,我们已经向您展示了首先看一下。

什么是交叉电缆?

在以太网网络环境中(例如在有多台已连接PC的家庭中),计算机必须全部连接到中央路由器。路由器将计算机发出的所有比特都中继到网络上的其他设备,或者中继到更广泛的Internet。但是,可以使用交叉电缆直接连接两个设备,而无需在中间使用路由器。

它只是颠倒了一些引脚,以便将一台计算机上的输出发送到另一台计算机的输入。我们中的一些人对在使用互联网之前使用交叉电缆玩多人游戏充满了美好的回忆。

连接两台机器是交叉电缆的一种用法。另一种是通过连接另一个网络交换机来扩展网络,从而为您提供更多端口。交叉电缆的长度总是很方便的!还是它?

为什么您可能不需要交叉电缆

在解释了如何使用交叉电缆之后,您应该知道自己可能不需要一个。现在,大多数网络设备都配备了所谓的“自动感应"或可切换的“上行链路"端口。它们要么使用软件来自动检测何时应在交叉模式下运行端口,要么使用物理交换机来启用该模式。它们在交换机硬件本身中进行引脚交叉。

实际上,只有在处理非常老的硬件(例如集线器)时,或者您想要在无网络的环境中快速连接两台计算机。

Even then, nearly all modern hardware will automatically detect what you’re trying to do and configure the Ethernet port appropriately, without the need for a cross-over cable.

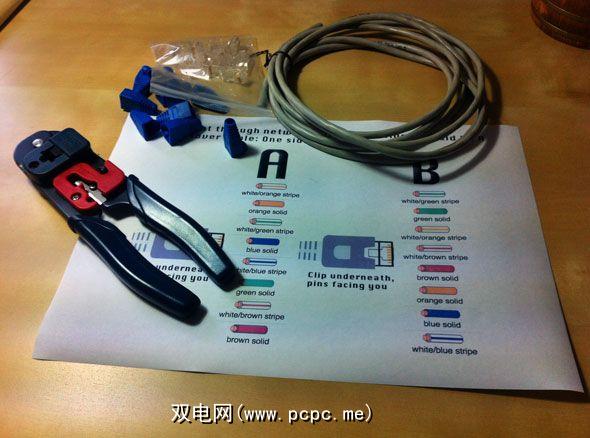

您需要什么

  • 显然,有些以太网电缆。我今天将使用CAT5。严格来说,CAT5e经过了真正千兆位支持的认证,但实际上,短距离内可以使用普通的老式CAT5电缆。
  • 压接工具。这是您的多合一网络工具,专门用于压下插头中的插针,并能够剥去屏蔽电缆以及切割。
  • 2个RJ45插头。
  • (可选)2个插塞式屏蔽。

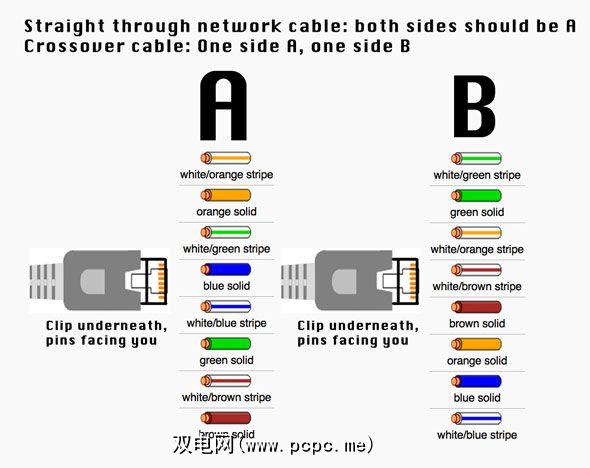

  • 除了这些工具,您还需要下图,最好将其打印出来作为参考。 请注意,A面和B面不是简单地颠倒

    制作电缆

    首先将一些屏蔽层拧入电缆,这样会更容易

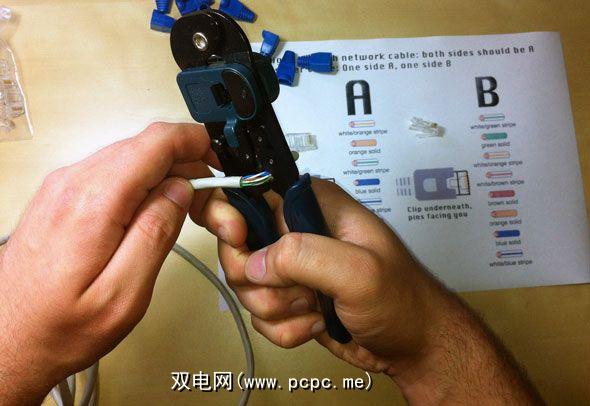

    从两端剥去大约1.5厘米的电缆屏蔽层。您的压接工具应具有专门用于此任务的圆形区域。

    解缠导线(应有4个“双绞线")。从上到下按照图纸上显示的顺序排列它们;

    正确的顺序后,将它们排成一行。如果您有一些东西要比其他东西粘得更好,请将它们剪回均匀的水平。

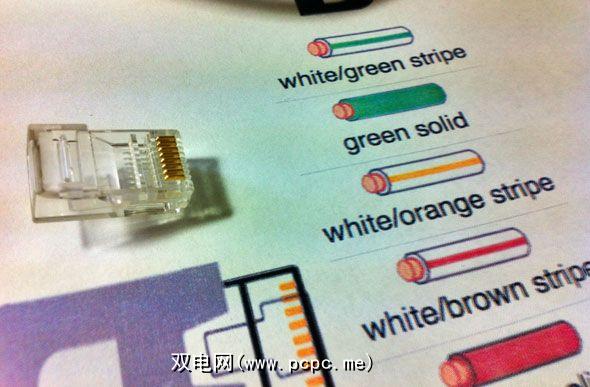

    最难的部分是将它们放入RJ45插头中,而不会弄乱顺序。握住插头,使夹子侧面朝着远离的方向;如下所示,金针应朝向您朝向

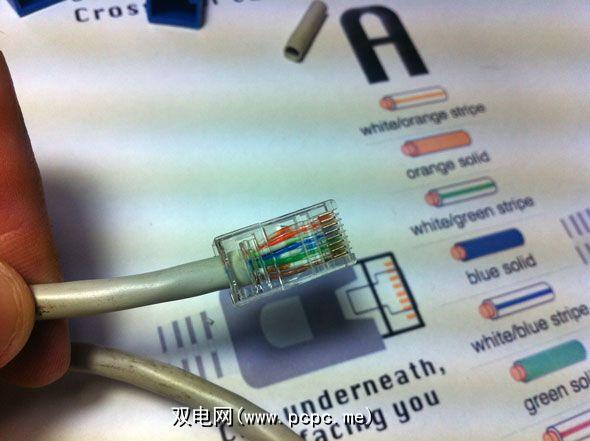

    将电缆向右推入-插头末端的凹口应位于电缆屏蔽层上方。如果不是,则剥去了太多的屏蔽层。将电缆再向后剪一点。

    当电线紧紧地插在插头中时,将其插入压接工具中并向下推。理论上,压接钳的形状恰好正确,但是实际上,我发现用力推压会使脆性塑料塞破裂。

    在另一端重复此操作,而不是使用图B。

    如果没有电缆测试仪,最简单的测试方法就是将其插入。尝试将两台计算机直接连接在一起。状态LED因设备而异,但通常一个会显示活动状态,而另一个会显示速度。

    在评论中让我们知道您需要交叉电缆是什么!
